5.1.2. H / V 축 감속기

5.1.2. H / V 축 감속기

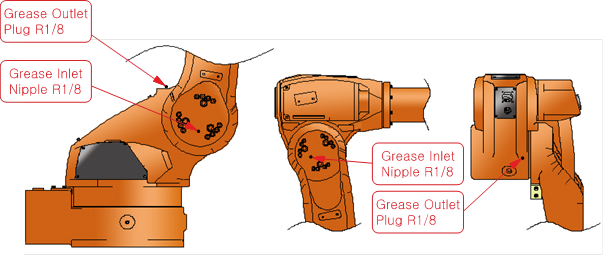

(1)  HA006









n 그리스 보충



①   H축 암을 수직으로, V축 암을 수평으로 해 주십시오.

②   배출구 플러그를 제거해 주십시오.

③   주입구를 통해 그리스 건으로 그리스를 주입하여 주십시오.





④   헝겊으로 배출구를 닦고, 씰 테이프를 감은 플러그를 원래대로 조립하여 주십시오.







n 그리스 교환



①   H축 암을 수직으로, V축 암을 수평으로 해 주십시오.

②   배출구 플러그를 제거해 주십시오.

③   주입구를 통해 그리스 건으로 그리스를 주입하여 주십시오.





④   새 그리스가 배출구로 나올 때까지 주입하여 주십시오. 새 그리스의 확인은 색깔로 구분 할 수 있습니다.

⑤   H축을 몇 분간 움직이면서 오래 된 그리스를 뽑아낸 후, 새 그리스가 배출구에 나올 때까지 재주입 하여 주십시오.

⑥   헝겊으로 배출구를 닦고, 씰 테이프를 감은 플러그를 원래대로 조립하여 주십시오.

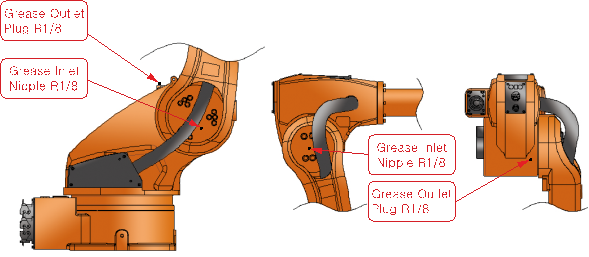

(2)  HA020W/HA010LW











n 그리스 보충



①   H축 암을 수직으로, V축 암을 수평으로 해 주십시오.

②   배출구 플러그를 제거해 주십시오.

③   주입구를 통해 그리스 건으로 그리스를 주입하여 주십시오.





④   헝겊으로 배출구를 닦고, 씰 테이프를 감은 플러그를 원래대로 조립하여 주십시오.









n 그리스 교환



①   H축 암을 수직으로, V축 암을 수평으로 해 주십시오.

②   배출구 플러그를 제거해 주십시오.

③   주입구를 통해 그리스 건으로 그리스를 주입하여 주십시오.





④   새 그리스가 배출구로 나올 때까지 주입하여 주십시오. 새 그리스의 확인은 색깔로 구분 할 수 있습니다.

⑤   H축을 몇 분간 움직이면서 오래 된 그리스를 뽑아낸 후, 새 그리스가 배출구에 나올 때까지 재주입 하여 주십시오.

⑥   헝겊으로 배출구를 닦고, 씰 테이프를 감은 플러그를 원래대로 조립하여 주십시오.
