2.8. 어플리케이션(APPLICATION)용 배선 및 배관도
2.8. 어플리케이션(APPLICATION)용 배선 및 배관도
로봇 본체에는 부가 장비를 연결하기 위한 커넥터와 공기 유닛이 있습니다.
다음 그림들은 사용자 응용 커넥터를 표시합니다.

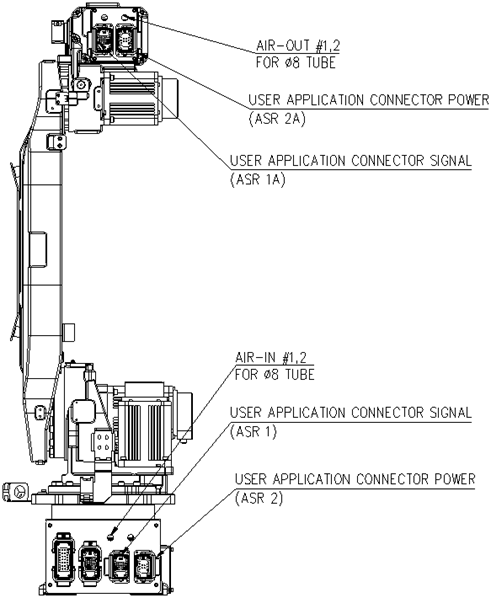

그림 2.8 어플리케이션용 배선 및 배관도
| <ASR 1> · 케이블 : 0.2 sq * 3p · 커넥터 형식 : HAN 24 DD (M) · 상대 커넥터 : HAN 24 DD (F) | <ASR 1A> · 케이블 : 0.2 sq * 3p · 커넥터 형식 : HAN 24 DD (F) · 상대 커넥터 : HAN 24 DD (M) |
| <ASR 2> · 케이블 : 0.75 sq * 6 c · 커넥터 형식 : HAN 10EE (M) · 상대 커넥터 : HAN 10EE (F) | <ASR 2A> · 케이블 : 0.75 sq * 6 c · 커넥터 형식 : HAN 10EE (F) · 상대 커넥터 : HAN 10EE (M) |

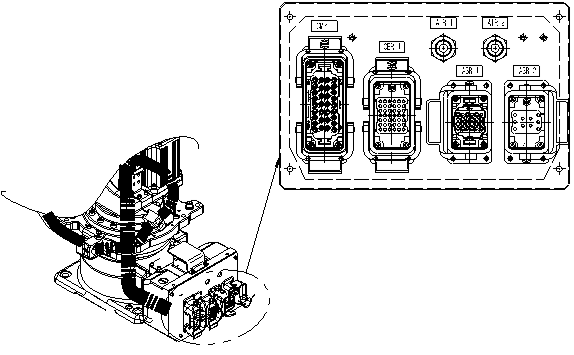

그림2.9 어플리케이션용 커넥터 상세
