2.8. 어플리케이션(APPLICATION)용 배선 및 배관도

2.8. 어플리케이션(APPLICATION)용 배선 및 배관도



로봇 본체에는 부가 장비를 연결하기 위한 커넥터와 공기 유닛이 있습니다.

다음 그림들은 사용자 응용 커넥터를 표시합니다.

[주] 최대 공기압 : 5bar (5.1 kgf/cm2, 72.5 psi)







[ARM FRAME PART]





[BASE BODY PART]

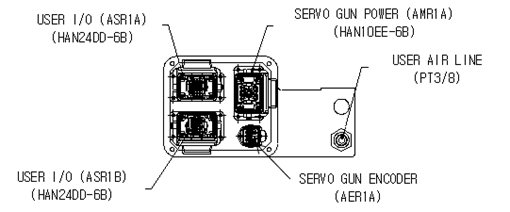

그림 2.8 어플리케이션용 배선 및 배관도 : [HH130L/HH200]





그림 2.9 어플리케이션 커넥터 상세 : [HH130L/HH200]
