2.8. 어플리케이션(APPLICATION)용 배선 및 배관도

2.8. 어플리케이션(APPLICATION)용 배선 및 배관도



로봇 본체에는 부가 장비를 연결하기 위한 커넥터와 공기 유닛이 있습니다.

다음 그림들은 사용자 응용 커넥터를 표시합니다.



[주] 최대 공기압 : 5bar (5.1 kgf/cm2 ,72.5 psi)

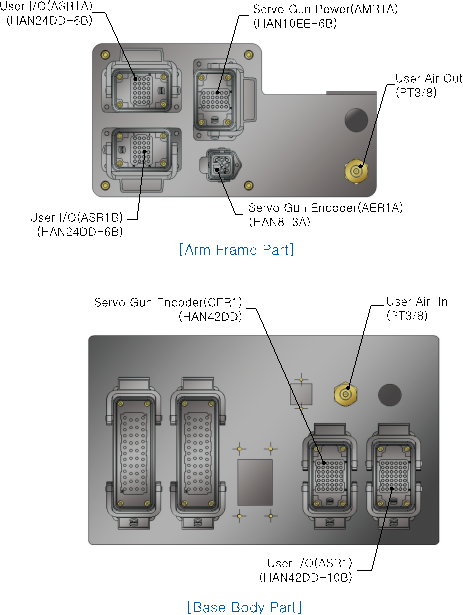

그림 2.9 어플리케이션용 배선 및 배관도 : [HS165/HS200/HS150L]





그림 2.10 어플리케이션 커넥터 상세 : [HS165/HS200/HS150L]
