4.3. 주요 외부 볼트 점검

4.3. 주요 외부 볼트 점검



 권장볼트 토크는 아래 그림에 표시되어 있습니다.

반드시 토크 렌치를 사용하여 적정 토크로 체결한 후 페인트 마킹을 하여 주십시오.

볼트는 12.9T (강도 등급)을 사용하여 주십시오.



표4‑3 주요 볼트 점검 부위

No.	점검 부위	No	점검 부위
1	H축 감속기 취부볼트	7	ARM PIPE 취부볼트
2	H축 모터 취부볼트	8	R2축 감속기 취부볼트
3	V축 감속기 취부볼트	9	그립 ASS’Y취부 볼트
4	V축 모터 취부볼트	10	B축 감속기 취부볼트
5	가스 상부 플레이트 취부볼트	11	R1축 감속기 취부볼트
6	수축 모터 취부볼트	12	엔드이펙트 취부볼트

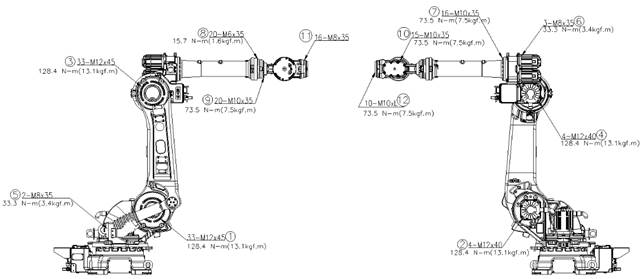

그림 4.1 주요 볼트 점검 부위
