6.1.5.2. 원인및점검방법

(1) 제어기 내부의 메인보드가 정상 상태인지를 확인하십시오.

(2) 메인보드의 7-Segment 상태가 “.” (정상)인 경우

n TP 통신상태표시 icon이 흰색일 경우

n TP 통신상태표시 icon이 x일 경우

(3) 메인보드의 7-Segment 상태가 “u.”인 경우

n TP 통신상태표시 icon은 x표시가 됩니다.

(4) 메인보드의 7-Segment 상태가 비정상인 경우

n TP 통신상태표시 icon은 x표시가 됩니다.

(1) 제어기 내부의 메인보드가 정상 상태인지를 확인하십시오.

메인보드 또는 티치펜던트가 어떤 이유로든 정상적이지 못할 경우 통신이 끊길 수 있습니다. 메인보드의 정상/비정상 여부는 메인보드의 7-Segment를 보고 확인할 수 있습니다.

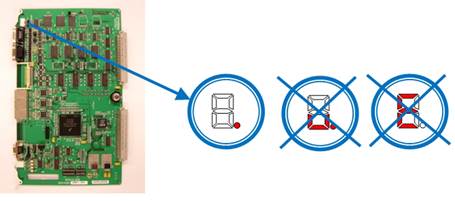

그림 6.25 7-Segment가 정상상태, 이외는 비정상임(위 그림 참조)

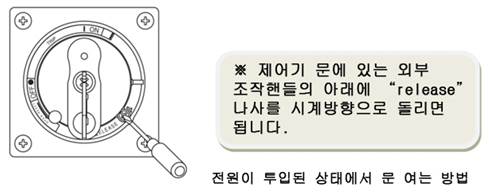

전원이 투입된 상태에서 제어기 문이 닫혀있을 경우에는 문을 열고 확인하도록 하며, 문을 여는 방법은 다음 그림을 참조하십시오.

(2) 메인보드의 7-Segment 상태가 “.” (정상)인 경우

TP510의 “제목표시줄” 왼편에 있는 “TP통신표시icon”의 상태를 확인하십시오.

n TP 통신상태표시icon이 하늘색이면 정상입니다.

n TP 통신상태표시icon이 흰색일 경우

Ø 메인↔TP간 LAN Cable이 이상(open은 아님)하거나 또는 티치펜던트의 이상이 의심됩니다.

① 메인보드의 응용프로그램을 TP와 같은 버전으로 다운로드하여 주십시오.

② TP510을 교체하여 시험하십시오.

③ 제어기내 TP 커넥터↔메인보드 간 LAN Cable을 교체하여 시험하십시오.

④ 동일 현상이 계속될 경우 당사 AS팀에 연락바랍니다.

n TP 통신상태표시icon이 x일 경우

Ø 메인↔TP간 LAN Cable이 단선(open)이 의심됩니다.

① TP를 교체하여 시험하십시오.

② 제어기내 TP 커넥터 ↔ 메인 간 LAN Cable을 교체하여 시험하십시오.

③ 동일 현상이 계속될 경우 당사 AS팀에 연락바랍니다.

(3) 메인보드의 7-Segment 상태가 “u.”인 경우

n TP 통신상태표시icon은 x표시가 됩니다.

Ø 메인↔시스템보드 간 Cable 또는 시스템보드가 의심됩니다.

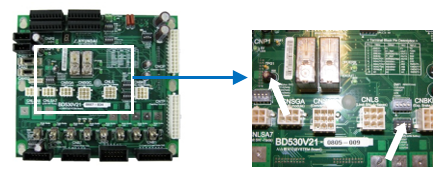

① Cable 양단의 커넥터(CANIO↔CAN1)가 잘 꽂혀졌는지 확인하십시오.

② CNMC 커넥터의 전원이 AC48V인지 확인하십시오.

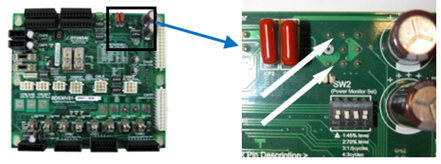

③ SW1의 VE(3pin)이 DC0V 인지 확인하십시오.

④ (CANIO↔CAN1)Cable 을 교체하여 시험하십시오.

⑤ 시스템보드를 교체하여 시험하십시오.

⑥ 동일 현상의 경우 당사 AS팀에 연락바랍니다.

(4) 메인보드의 7-Segment 상태가 비정상인 경우

n TP 통신상태표시icon은 x표시가 됩니다.

Ø 이 경우는 메인보드의 문제입니다.

① 메인보드를 교체하여 시험하십시오.

② 동일 현상의 경우 당사 AS팀에 연락바랍니다.
