6.4. 입출력신호 속성과 할당

6.4. 입출력신호 속성과 할당



(1)  『[F2]: 시스템』 → 『2: 제어 파라미터』 → 『2: 입출력 신호 설정』의 입출력 신호 속성과 할당에 BD52x의 신호를 지정할 수 있습니다.





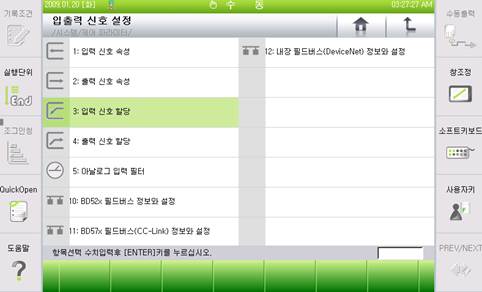

그림 6.3 입출력 신호 설정 메뉴



(2)  예를 들어, 입력 신호 할당 화면에서 외부 RESET신호를 BD52x의 3번 채널 18번 입력신호로 입력받고 싶다면, 편집상자에 “3.18”을 입력한 후 [ENTER] 키를 클릭하십시오. 3.18은 자동으로 FB3.18로 바뀝니다. 이제 『[F7]:완료』 버튼을 클릭하면 설정이 완료됩니다.

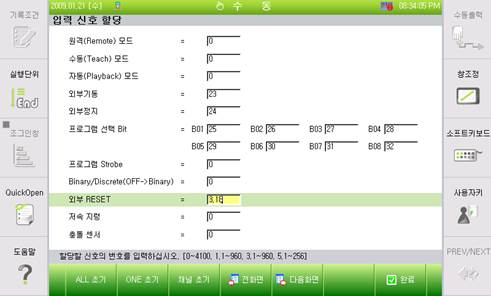

그림 6.4 입력 신호 할당



(3)  설정 값 “0”은 미할당, “1~4,100”은 하드와이어드 입력을 의미합니다. “1.n, 3.n”은 BD52x 필드버스의 1, 3채널을 의미하며, “5.n”은 BD57x CC-Link를 의미합니다.
