2.3.1. BD58AV10, BD58AV20 설정과 커넥터
2.3.1. BD58AV10, BD58AV20 설정과 커넥터
그림 2.5 LDIO 보드(BD58AV10, BD58AV20)
LCD 생산에 사용되는 Hi5-C 제어기 전용으로서 DIO보드와 CC-LINK slave 기능을 내장하고 있으며 제어기 내부공간의 확보를 위하여 RACK에 장착합니다.
BD570V10의 경우와 동일한 방법으로 설정합니다.
표 2‑6 BD58AV10, BD58AV20 스테이션 번호 및 통신 속도 설정
스위치 명 | 스위치번호 | 설 명 | 비고 |
SW1 | 1 | station 번호 설정(10단위 입력): ´ 80 | 1~64 |
2 | station 번호 설정(10단위 입력): ´ 40 | ||
3 | station 번호 설정(10단위 입력): ´ 20 | ||
4 | station 번호 설정(10단위 입력): ´ 10 | ||
SW2 | 1 | station 번호 설정(1단위 입력): ´ 8 | |
2 | station 번호 설정(1단위 입력): ´ 4 | ||
3 | station 번호 설정(1단위 입력): ´ 2 | ||
4 | station 번호 설정(1단위 입력): ´ 1 | ||
SW3 | 1 | baudrate 설정: ´ 8 | 0(0000)=156Kbps 1(0001)=625Kbps 2(0010)=2.5Mbps 3(0011)=5Mbps |
2 | baudrate 설정: ´ 4 | ||
3 | baudrate 설정: ´ 2 | ||
4 | baudrate 설정: ´ 1 |
표 2‑7 BD58AV10, BD58AV20 점유국수 설정
SENYU0 | SENYU1 | 스테이션 수 |
Open | Open | 1 |
Short | Open | 2 |
Open | Short | 3 |
Short | Short | 4 |

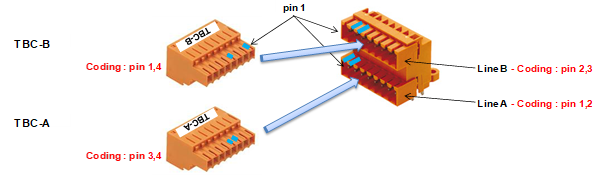

그림 2.6 LDIO보드(BD58A)의 시리얼 통신용 터미널 블록 TBC
TBC-A는 RS232와 RS485 통신을 위한 것이며, TBC-B가 CC-Link통신용 터미널 블록입니다. [표 2-8]를 참조하십시오.
표 2‑8 LDIO보드(BD58A) 터미널 블록 TBC의 단자구성
터미널블록 명칭 | 단자번호 | 신호명 | 기능설명 |
TBC - B | 1 | DA | CC-LINK DA 라인 |
2 | DB | CC-LINK DB 라인 | |
3 | DG | CC-LINK Ground | |
4 | Shield3 | CC-LINK 케이블 쉴드 | |
5 | FG3 | CC-LINK 케이블 접지 | |
6 | DA | CC-LINK DA라인 | |
7 | DB | CC-LINK DB라인 | |
8 | DG | CC-LINK Ground | |
9 | Shield3 | CC-LINK 케이블 쉴드 | |
10 | FG3 | CC-LINK 케이블 접지 |
