2.3.2. BD58AV21 설정과 커넥터
2.3.2. BD58AV21 설정과 커넥터

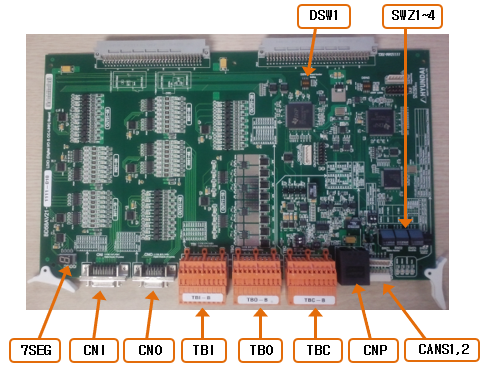

그림 2.7 LDIO 보드(BD58A21)
BD570V20의 경우와 동일한 방법으로 설정합니다.
표 2‑9 BD58AV21 스테이션 번호 및 통신 속도 설정
스위치 명칭 | 용도 | 형태 | 설정방법 | 출고시 설정 |
SW1 | 국번(10단위) |
| 설정 국번 = (SWZ1 설정값 x 10) + SWZ2 설정값 | “0” |
SW2 | 국번(1단위) |
| “1” | |
SW3 | 통신속도 |
| 0 : 125 kbps 1 : 625 kbps 2 : 2.5 Mbps 3 : 5.0 Mbps 4 : 10 Mbps | “4” |
표 2‑10 BD58AV21 점유국수 설정방법
스위치 명칭 | 형태 | 스위치 번호 | 점유국수 설정방법 | 출고 시 설정 | |||
1 | 2 | 3 | 4 | ||||
SWZ4 |
| 1 (SENYU0) | OFF | ON | OFF | ON | ON |
2 (SENYU1) | OFF | OFF | ON | ON | ON | ||
TBC-A는 RS232와 RS485 통신을 위한 것이며, TBC-B가 CC-Link통신용 터미널 블록입니다.
다음 표와 같이 CC-Link 통신 케이블을 연결 하십시오.
표 2‑11 LDIO보드(BD58A) 터미널 블록 TBC의 단자구성
터미널블록 명칭 | 단자번호 | 신호명 | 기능설명 |
TBC - B | 1 | DA | CC-LINK DA 라인 |
2 | DB | CC-LINK DB 라인 | |
3 | DG | CC-LINK Ground | |
4 | Shield3 | CC-LINK 케이블 쉴드 | |
5 | FG3 | CC-LINK 케이블 접지 | |
6 | DA | CC-LINK DA라인 | |
7 | DB | CC-LINK DB라인 | |
8 | DG | CC-LINK Ground | |
9 | Shield3 | CC-LINK 케이블 쉴드 | |
10 | FG3 | CC-LINK 케이블 접지 |
