3.4.1. 컨베이어 데이터

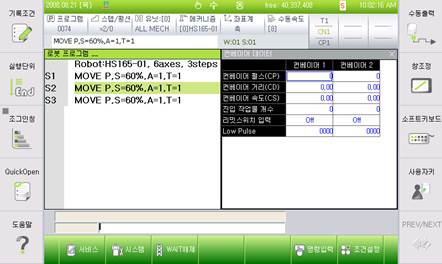

『[F1]: 서비스』→『1: 모니터링』→『5: 컨베이어 데이터』를 선택하면 컨베이어 동기 관련 데이터를 확인할 수 있습니다.

n 컨베이어 펄스(CP)

펄스 발생기로부터 수신된 펄스수를 관리하는 변수입니다.

n 컨베이어 거리(CD)

작업물이 리밋스위치로부터 이동한 거리를 가지고 있는 변수입니다.

n 컨베이어 속도(CS)

컨베이어가 진행하는 속도를 관리하는 변수입니다.

n 진입 작업물 개수

작업물이 리밋스위치를 치고 진입된 개수입니다.

n 리밋스위치 입력

리밋스위치가 동작 중인지 상태를 표시합니다.

n Low Pulse

컨베이어 I/F 보드에서 입력되는 컨베이어 펄스의 가공한 값을 표시하며 정상인 경우 “0 ~ FFFF”까지 반복합니다.
