2.5.3. 건서치 기준위치 기록

전극의 마모량은 마모가 없는 새팁을 기준으로 측정됩니다. 따라서 새팁에서 기준위치를 등록해 두는 과정이 초기에 한번은 반드시 필요하며 이를 건서치 기준위치 기록이라고 합니다.

건서치를 수행하기 전에 반드시 한번은 건서치 기준위치를 기록하여야 합니다.

건서치 기준위치를 기록하는 방법은 반드시 마모되지 않은 새 팁을 부착한 후 다음의 절차에 따라 실행합니다.

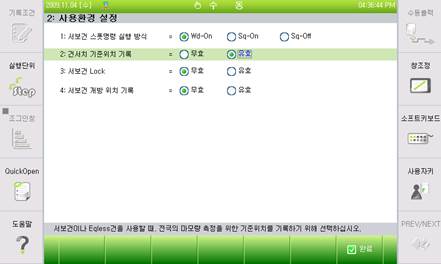

(1) 『2: 건서치 기준위치 기록』을 <유효>로 설정합니다.

(2) 상태 플래그에 “SW(Search Write)”가 표시되었는지 확인합니다.

(3) 작성된 건서치 프로그램을 1 Cycle로 재생합니다. “『[F1]: 서비스』 → 『1: 모니터링』 → 『4: 스폿용접 데이터』 → 『1: 스폿건축 데이터』” 에 건서치 상태가 “미완료”로 초기화됩니다.

(4) 『2: 건서치 기준위치 기록』을 <무효>로 설정합니다. 이후 건서치 프로그램을 이용하여 기준위치 대비 변화된 양을 마모량으로 계산하게 됩니다.
