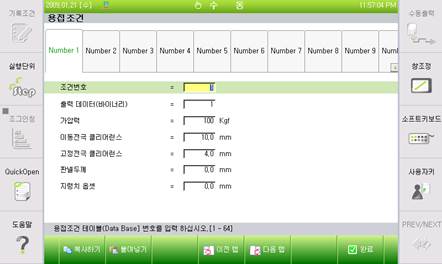

3.4.2. 용접조건

스폿용접과 관련된 조건을 설정하여 작업 환경에 따라 용접을 수행합니다.

(1) 조건번호

“1 ~ 64”번의 용접조건중 원하는 용접조건을 빠르게 선택합니다.

(2) 출력 데이터(바이너리)

SPOT명령문 실행시 용접조건 번호에 대하여 용접기로 출력할 데이터를 설정합니다.

(3) 가압력

SPOT명령문 실행시 건번호에 대한 건타입이 서보건인 경우 가압력을 설정합니다.

(4) 이동전극 클리어런스

SPOT명령문 실행시 건번호에 대한 건타입이 서보건인 경우 이동전극의 클리어런스 위치를 설정합니다.

(5) 고정전극 클리어런스

SPOT명령문 실행시 건번호에 대한 건타입이 서보건인 경우 고정전극의 클리어런스 위치를 설정합니다.

(6) 판넬두께

서보건 개방 위치 기록 기능을 사용할 때 반드시 필요한 파라미터로 판넬 두께를 설정합니다.

(7) 지령치 옵셋

『2.3.1 서보건 파라미터』를 참고하십시오. “0”으로 설정된 경우 서보건 파라미터에 설정된 값이 적용되며, “0”이 아닌 경우 이 값이 적용됩니다.
