4.6.3. 패턴 등록

4.6.3. 패턴 등록



각 모델별로 쉽게 구분할 수 있는 특징을 패턴으로 선정합니다.

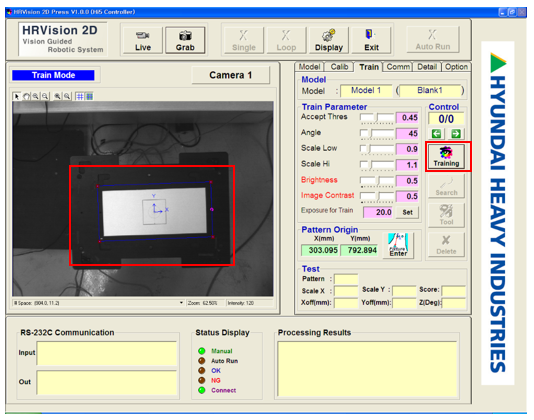

카메라의 시각 영역 (FOV), 작업에 요구되는 정확도 등을 고려하여 특징 패턴을 선정합니다. “Train” 탭의 “Add/Mod.”버튼을 클릭합니다. 이때 영상창에 파란색의 패턴 설정창 및 좌표축이 생성되며, “Add/Mod.” 버튼은 “Training” 버튼으로 변경됩니다.







이때 좌표축은 4.6.2에서 설정한 패턴의 원점에 배치되며, 사용자가 마우스로 임의로 변경하면 안됩니다. 좌표축 위치를 변경하기를 원하면, 반드시 4.6.2의 “Pattern Origin” 설정 과정을 통해서만 변경하시기 바랍니다.

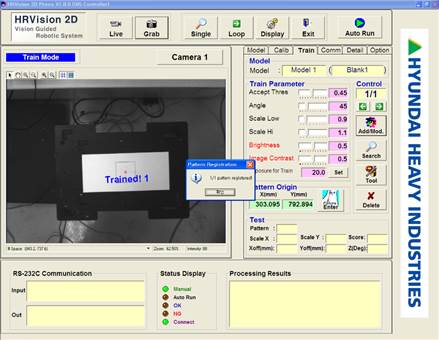

패턴 검색창을 설정 한 후, “Training” 버튼을 클릭합니다. 패턴 인식을 성공하면 다음과 같은 패턴 등록 대화상자가 발생합니다. 만약 패턴 인식 에러가 발생하였다면, 패턴 및 변수를 다시 설정 하십시오. 변수 설정은3.6.3 “Train” 탭을 참조하십시오.
