4.8.1. 시스템 버전

Hi5제어기의 시스템 환경(소프트웨어 버전)을 표시해주며, 각 구성장치로 새로운 버전을 다운로드 할 수 있습니다.

(1) 『[F1]: 서비스』 → 『7: 시스템 진단』 → 『1: 시스템 버전』을 선택합니다.

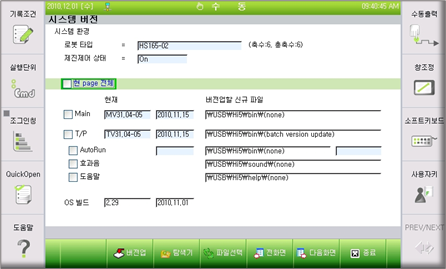

페이지 1 (시스템환경, 메인보드, 티치펜던트, Auto Run, 효과음, 도움말)

버전 업데이트할 항목들에 새로운 소프트웨어 파일을 지정하고[ENTER]를 눌러 체크한 후 『[F2]: 버전업』을 누르면, 지정 항목들이 차례로 버전 업데이트됩니다.

n 시스템 환경

로봇 타입, 기본축수, 부가축을 합산한 총 축수, 제진 제어 기능 적용상태가 표시됩니다.

n 현 page 전체:현재 페이지의 업데이트 가능한 항목들을 모두 체크합니다.

n 현재: 각 장치들의 현재 버전번호와 버전날짜를 표시해줍니다.

n 버전업 할 신규 파일

장치에 버전 업데이트를 하려는 경우 새로 다운로드를 원하는 소프트웨어 파일의 경로 및 파일명을 지정합니다. 소프트웨어 파일은 T/P 혹은USB 메모리에 저장되어 있어야 합니다.

(2) 총 3개의 페이지로 구성되어 있습니다. 『[F5]: 전화면』, 『[F6]: 다음화면』키로 페이지간 이동을 할 수 있습니다.

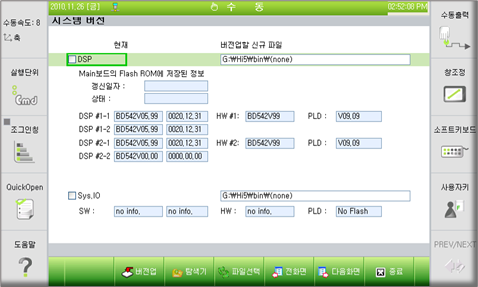

페이지 2 (DSP, 시스템 IO 보드)

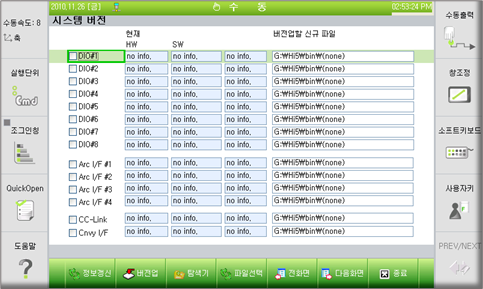

페이지 3 (DIO, 아크용접, CC-Link, 컨베이어 인터페이스 보드)

항목들의 조작방법이 서로 유사하기 때문에, 일부 항목들의 예로써 설명하겠습니다.
