4.8.3. 정지이력

4.8.3. 정지이력



로봇이 정지한 이력을 표시합니다. 로봇이 기동 중에 정지명령 또는 비상정지가 입력된 경우에 입력내용과 정지시각, 정지시점의 프로그램번호, 스텝번호,축 데이터, 입출력상태를 표시하여 로봇 보수에 참조할 수 있습니다. 정지 내용을 기본 설정 100회 사용자 지정시 1000회까지 기록할 수 있으며, 『[F1]: 재작성』키에 의해 이력을 초기화 할 수 있습니다.

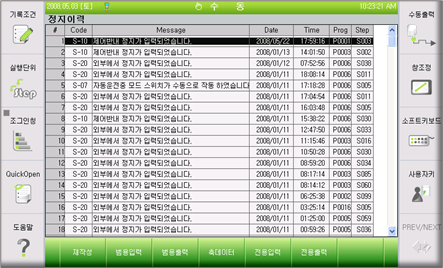

(1)  『[F1]: 서비스』 → 『7: 시스템 진단』 → 『3: 정지이력』 선택합니다.

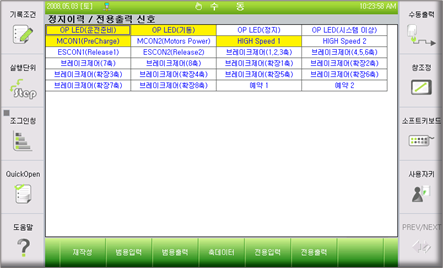

(2)  특정 정지항목을 선택하고, 『[F2]: 범용입력』, 『[F3]: 범용출력』, 『[F4]: 축데이터』, 『[F5]: 전용입력』, 『[F6]: 전용출력』 중 하나를 누르면 에러발생시의 상태를 알 수 있습니다. 예를 들어 방향키로 『1: S-10 제어반내 정지가 입력되었습니다.』를 선택하고 『[F6]: 전용출력』키를 누르면 다음의 화면이 표시됩니다.







l 『[F1]: 재작성』을 선택하면 안내 프레임에 다음의 메시지가 표시됩니다.





l 정지이력은 기본적으로 100개의 이력을 저장하고 있지만 사용자의 필요에 따라 정지이력 저장 개수를 1~1000개까지 설정할 수 있습니다. 최대이력 개수를 입력하고 [Enter]를 누르면 지금까지의 정지 이력이 모두 지워지고 새로운 이력을 사용자 지정 개수만큼 저장하게 됩니다.
