4.8.2. 에러이력

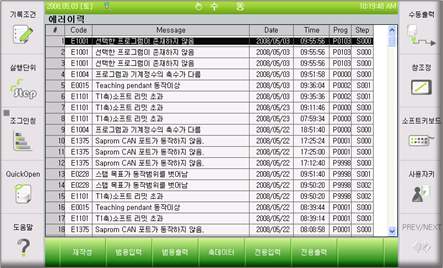

에러나 경고에 대한 이력을 표시합니다. 에러가 발생한 경우에 그 내용과 발생시각, 발생시점의 프로그램번호, 스텝번호, 축 데이터, 입출력 상태를 확인합니다. 에러 내용을 기록하여 에러이력 관리를 할 수 있으며, 『[F1]: 재작성』 키에 의해 이력을 초기화 할 수 있습니다.

과거 이력을 참조함으로써 에러의 발생원인이나 복구 작업을 정확히 판단할 수 있도록 합니다.



(1)  『[F1]: 서비스』 → 『7: 시스템 진단』 → 『2: 에러이력』 선택합니다.

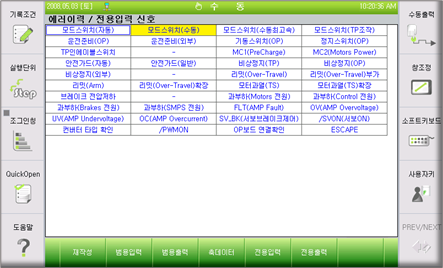

(2)  특정 에러항목을 선택하고, 『[F2]: 범용입력』, 『[F3]: 범용출력』, 『[F4]: 축 데이터』, 『[F5]:전용입력』, 『[F6]: 전용출력』 중 하나를 누르면 에러발생시의 상태를 알 수 있습니다. 예를 들어 방향키로 『9: E0016 서보드라이브 이상』을 선택하고 『[F5]: 전용입력』키를 누르면 다음의 화면이 표시됩니다.







l 『[F1]: 재작성』을 선택하면 안내 프레임에 다음의 메시지가 표시됩니다.







l 에러이력은 기본적으로 100개의 이력을 저장하고 있지만 사용자의 필요에 따라 에러이력 저장 개수를 1~1000개까지 설정할 수 있습니다. 최대이력 개수를 입력하고 [Enter]를 누르면 지금까지의 에러 이력이 모두 지워지고 새로운 이력을 사용자 지정 개수만큼 저장하게 됩니다
