4.3.10. 엔코더 릴레이 보드 (BD5D1)

4.3.10. 엔코더 릴레이 보드 (BD5D1)



에어퍼징 동작이 정상적으로 수행된 후, 릴레이의 동작을 통해 엔코더 신호를 연결한다.

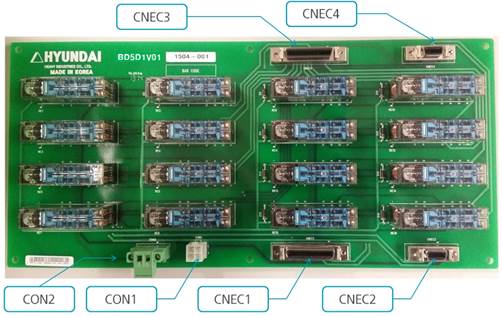

그림 4.75 엔코더 릴레이 보드 (BD5D1 부품배치도)







표4-80 BD5D1 커넥터 종류와 용도

명칭	용도	사양
CON1	-	OBSOLETE
CON2	릴레이 동작 전원	BD5D0 TBO12
CNEC1	기본축 엔코더	BD544 CNEC1
CNEC2	부가축 엔코더	BD544 CNEC2
CNEC3	기본축 엔코더	CEC1
CNEC4	부가축 엔코더	CEC2
