4.3.6. DC복합전원장치(SMPS HDI-191)

4.3.6. DC복합전원장치(SMPS: HDI-191)



제어기내의 모든 DC전원을 공급합니다. AC 220V 전원을 입력하여 여러 종류의 안정된 DC전압을 출력하여 제어기내 여러 보드, 구동장치, 시스템 In/Out, 티치펜던트 등에 공급하는 복합전원 공급장치입니다.

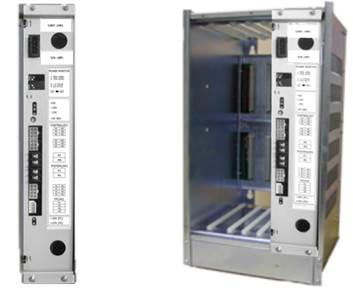

그림4.63 SMPS SR1외관 및 Rack에 장착된 모습





표 4-74SMPS(SR1) 규격 (입력전압; AC 220V, 50/60Hz)

정격출력	용도	접속
P5-M5	Rack내 보드 전원: DC5V	백플레인보드(BD502)
P1-M1	시스템I/O전원: DC24V	시스템보드, 기타 옵션 보드 등
P2-M2	티치펜던트 전원: DC24V	TP520/TP530 커넥터(CNTP)
DC-15V	구동장치 제어전원	백플레인보드(BD502)
DC+15V	서보보드아날로그부 제어전원	백플레인보드(BD502)
