4.3.9. 퍼지제어보드 (BD5D0)

4.3.9. 퍼지제어보드 (BD5D0)



로봇의 압력 방폭을 위해 공압 설비의 밸브를 제어하며, 압력 스위치 신호를 감시합니다.

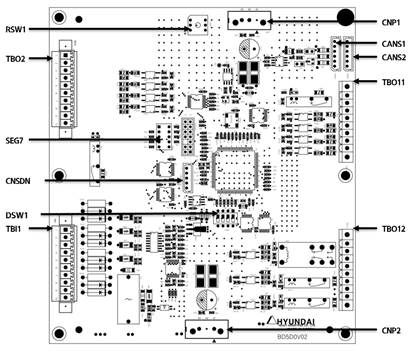

그림 4.74 퍼지제어보드(BD5D0) 부품배치도



표4-79 BD5D0 커넥터 종류와 용도

명칭	용도	사양
CNP1	제어 전원	5V
CNP2	24V IO 전원	24V/5A SMPS
TBI1	압력 스위치 연결	24V IO 전원
TBO11	상태표시등 연결	24V IO 전원
TBO12	에어퍼지밸브 제어 신호	24V IO 전원
TBO2	퍼지 상태 신호	BD530 TBIO
