1.3.6. Arc용접 신호 시험 기능

Arc 용접 신호 시험 기능은 용접에 필요한 주요한 신호의 입출력 상태를 테스트하고, 수동으로 용착 해제할 수 있는 기능입니다. 본 기능은 특정 신호의 동작 여부를 확인할 수 있기 때문에 용접기 및 통신의 이상 상태를 점검할 때 유용하게 사용할 수 있습니다.

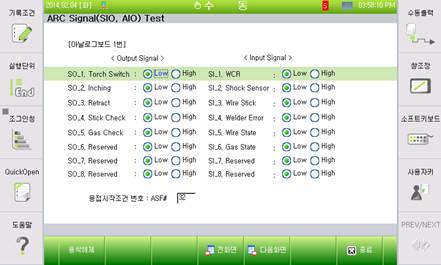

본 기능을 사용하기 위해서는 티칭 펜던트 기본화면에서 [SHIFT] + [도움말]을 눌러‘ARC SIGNAL(SIO, AIO) TEST’화면에 진입을 합니다. ‘아날로그보드 1번’화면의 <Output Signal>에서 출력하고자 하는 신호를High/Low로 설정하여 실제 동작 여부를 확인하여 테스트 할 수 있습니다. <Input Signal>에서는 신호가 동작에 맞게 입력되고 있는지를 확인하여 테스트 할 수 있습니다.

또한 [F1: 용착해제]를 눌러 수동으로 용착해제를 명령할 수 있습니다.
