1.3.7. 아크용접 가동정보

Arc 용접을 수행한 가동정보를 모니터링 창을 이용하여 확인하는 기능입니다. 이 기능을 이용하여 아래와 같은 사항을 쉽게 확인하고 관리할 수 있습니다.

(1) 누적된 용접시간과 최종 사이클에서 용접 시간을 확인할 수 있습니다.

(2) 용접 Tip 을 사용시간을 입력하면 사용시간을 지속적으로 모니터링 할 수 있습니다. Tip사용시간이 10% 이하로 남은 경우 경고를 출력합니다. 설정 된 사용시간을 초과하는 경우 다시 경고를 출력합니다.

(3) 용접 시작 시 자동으로 수행된 재시도 횟수와 자동으로 수행된 용착해제 횟수를 확인할 수 있습니다.

(4) 용접 중 로봇이 정지하는 경우 수행되는 오버랩의 횟수를 발생 원인 별로 확인할 수 있습니다.

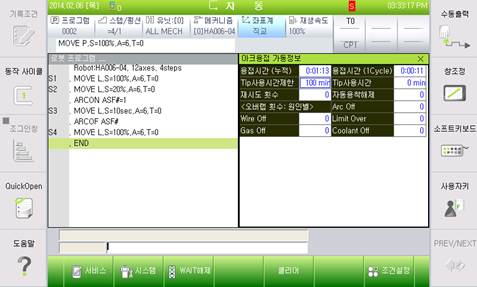

그림 1.12 아크용접 가동정보 모니터링 창

조작 방법은 다음과 같습니다.

(1) 『[F1]: 서비스』→『1: 모니터링』→『13: 아크용접 가동정보』를 선택하여 아크용접 가동정보 모니터링 창을 실행할 수 있습니다. 또는, 분할된 모니터링 창에서 [창조정]버튼을 누른 후에도 선택할 수 있습니다.

(2) Tip사용시간제한 사용방법

① 토치의 팁을 교체하는 경우 사용합니다.

② 모니터링 창의 커서를 ‘Tip사용시간제한’이름이나 숫자 칸으로 이동합니다.

③ [ENTER]키를 누릅니다.

④ 사용하고자 하는 팁 사용시간 제한치를 입력합니다.

⑤ 모니터링 창의 커서를 ‘Tip사용시간’ 이름이나 숫자 칸으로 이동합니다.

⑥ [ENTER]키를 누르면 ‘가동정보 클리어’창이 나타납니다.

⑦ 선택한 항목을 눌러 Tip사용시간을 클리어합니다.

(3) Tip사용시간제한 사용 결과

① Tip사용시간이 제한시간의90%에 도달하면 ‘W149: 아크용접 Tip의 사용시간이 제한시간의 10% 이하로 남았습니다.’경고가 발생합니다.

② Tip사용시간이 제한시간을 초과하는 순간 ‘W150아크용접 Tip의 사용시간이 제한시간을 초과하였습니다.’경고가 발생합니다.

③ 이러한 경우 용접 팁을 교체한 후 (2)항목의 과정을 다시 수행합니다.
