4.7. 측정 대화상자

모델들 사이의 거리를 알고 싶다면, 측정 기능을 사용할 수 있습니다. 보기 메뉴의 측정을 선택하거나, 도구막대의 측정 버튼을 누르면, 측정 대화상자가 나타납니다.

아래 예에서 모델1(로봇)과 모델2(정육면체) 사이의 거리를 측정해봅시다. 측정 대상을 지정하는 방식은 T경로 방식과 지점(point) 방식의 2가지가 있습니다. T버튼을 누르고 모델을 클릭하여, 다음과 같이 T경로를 지정하면 그 모델의 기준 위치가 사용됩니다.

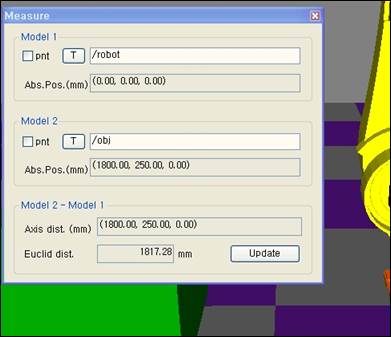

T경로로 지정했을 때의 모델 2의 위치

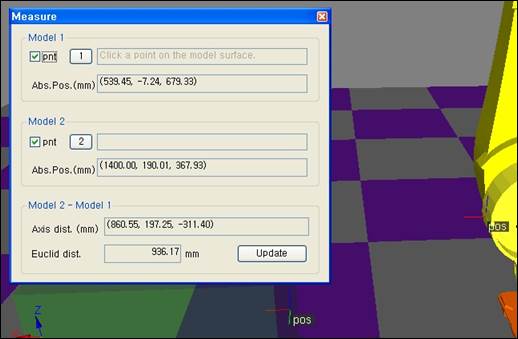

반면, pnt 체크박스를 클릭하고 모델의 특정한 표면을 클릭하면, 클릭한 위치를 사용하게 됩니다.

이 때, 선택모드 도구막대 (혹은 선택 메뉴)의 설정에 의해서 클릭되는 위치가 제약됩니다.

: 꼭지점 선택

: 변 위의 한 지점 선택

: 변의 중점 선택

: 면 위의 한 지점 선택

: 좌표계 선택

(이 선택모드 기능은 나중에 설명할 스냅 기능과 스텝 생성/수정 기능에서도 활용됩니다.)
