2.4.2. 패턴 생성 결과

2.4.2. 패턴 생성 결과



패턴 생성 결과 메뉴에서는 사용자가 선택한 데이터를 토대로 최적 패턴과 몇 가지 다른 형태의 패턴을 보여줍니다(그림2.10). 사용자는 해당 패턴을 그대로 사용하고자 할 때에는 저장 버튼을 눌러 데이터를 저장한 후, 추후 패턴 관리 메뉴를 통해 해당 패턴을 JOB 프로그램 형식으로 추출할 수 있습니다.

패턴 생성 결과 메뉴의 각 부분별 기능은 다음과 같습니다.

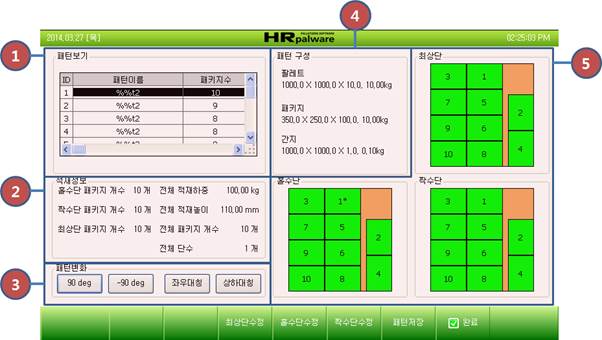

그림2.10 패턴 생성 결과 메뉴 구성





(1)   패턴 리스트

Ø 사용자가 선택한 데이터를 토대로 만들어진 패턴 결과물의 리스트를 보여줍니다.

Ø 선택한 데이터에 따라 적재 정보 및 패턴 형태, 구성 형태 등의 내용도 함께 변합니다.

Ø ⑤의 최상단, 홀수단, 짝수단 중 특정 단을 선택한 후, 다른 리스트를 선택하면 해당 부분만 변경됩니다.



(2)   적재정보

Ø 적재 정보는 선택한 패턴의 구체적인 하중, 높이 등을 나타냅니다.



(3)   패턴 변화

Ø 해당 패턴을 90도 방향으로 움직이거나 좌, 우 대칭 시키고자 할 때 이용합니다.

Ø 그림 2.10의 ⑤에 있는 최상단,홀수단, 짝수단 중 하나를 선택한 후 ①에서 패턴을 변경하면, 해당 부분만 변경됩니다.



(4)   패턴 구성

Ø 패턴 구성에 사용된 팔레트, 패키지, 간지의 데이터를 나타냅니다.



(5)   층 별 패턴 데이터

Ø 현재 선택된 데이터들의 홀, 짝수단, 그리고 최상단의 패턴 데이터를 보여줍니다.

Ø 특정 단의 패턴 데이터를 수정할 때에는 화면을 두 번 터치하시거나 PF 키를 이용하시면 됩니다.

Ø 수정에 대한 자세한 내용은 2.5.패턴 수정에 서술되어 있습니다.
