2.4. 실러 동작속성 설정

2.4. 실러 동작속성 설정

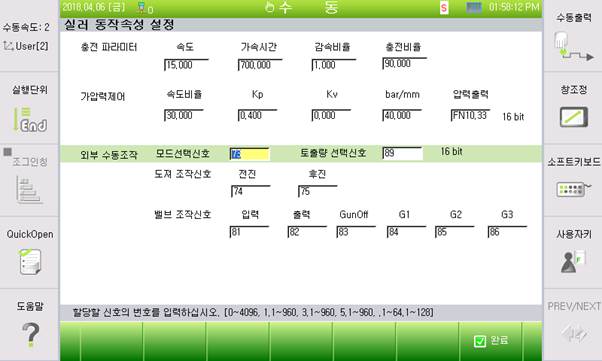

실러 동작속성 설정은 충전, 가압력 조정의 동작 속성 및 외부 수동조작 파라미터들을 설정 할 수 있습니다. 『[F2]: 시스템』 → 『4: 응용 파라미터』 → 『20: 실링 환경설정』 → 『<F2> 동작 속성』





(1)충전 파라미터

실러 충전 시 모터의 충전속도 및 가감속을 설정 합니다. 지나치게 빠른 속도로 충전 시 최소압력 미달 에러가 발생 할 수 있습니다.

충전 비율은 전체 부스터의 용량에 대해 몇 퍼센트까지 충전을 수행할 지 비율을 지정 합니다. 브스터에 공급되는 1차 펌프압력이 대기압력 설정보다 높은 경우 충전 후 대기압력 조정 시 실린더가 후퇴하게 되므로 충전 비율은 100% 미만으로 설정 하실 것을 권장 합니다.



(2)가압력 제어

가압력 제어 시 실린더의 속도조절 비율과 제어 파라미터를 입력 합니다.

숙련된 엔지니어만 꼭 필요한 경우에 한해 조정 하도록 해야 합니다.

압력 출력 신호는 압력센서의 측정압력을 외부로 출력하기 위한 신호를 할당합니다. 이때 출력되는 압력은 측정 압력의 100을 곱한 정수형 16 bit 데이터를 출력 하므로 신호를 수신한 장비에서는 100을 나눈 값으로 측정 압력을 환산 하여야 합니다.



(3)외부 수동조작

공정 제어반 등 외부에서 실링 부스터를 수동 조작 하고자 할 때, 입력 받을 제어신호를 지정 합니다. 모드선택 신호가 입력되면 외부 수동 조작 모드가 동작합니다. 외부 수동조작 모드에서는 외부입력 신호에 따라 입출력, 건 밸브 등이 개폐 됩니다. 토출량 선택 신호는 설정한 입력 포트로부터 16 bit 의 데이터로 구성되어 토출량을 cc 단위로 입력받을 수 있습니다. 토출량이 지정되고, 실린더 전진 신호가 입력되면 지정한 양만큼만 토출 후 정지하게 됩니다. 단 실린더의 전진과 후진은 밸브의 개방 상태가 전진 및 후진하기 위한 조건을 충족하는 경우에만 동작 합니다. 예를 들어 후진 하고자 하는 경우 입력 밸브가 개방되고 출력밸브는 닫혀 있어야 후진동작을 수행하게 됩니다. 외부 수동조작을 통해 부스터의 모터를 움직이고자 하는 경우 제어기는 원격모드상태에서 모터 온이 되어 있어야 합니다.
