3.1.1. 스폿건축 데이터

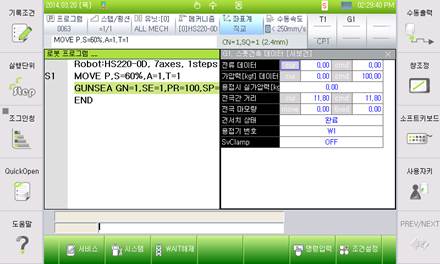

현재 선택된 스폿건에 대한 데이터를 실시간으로 표시합니다. 제목 표시줄에서는 건번호에 대한 건타입도 확인할 수 있습니다.

(『[F1]: 서비스』 → 『1: 모니터링』 → 『4: 스폿용접 데이터』 → 『1: 스폿건축 데이터』)

n 전류 데이터(서보건)

Cur은 서보건축의 피드백 전류를 Cmd는 전류제한 지령 값(A)을 표시합니다.

n 가압력 데이터(서보건)

‘용접건 파라미터의 가압력 - 전류 테이블’을 이용하여 지령 전류와 피드백 전류를 가압력으로 환산하여 표시합니다. Cmd에는 지령 가압력이 표시되고, Cur에는 피드백된 가압력이 표시됩니다.

n 용접시 실가압력(서보건)

가압일치 시점부터 개방시점까지의 평균가압력을 표시합니다.

n 전극간 거리(서보건)

축 원점으로부터 이동전극간의 거리(mm)를 표시합니다.

n 전극 마모량(서보건, Eqless건)

건서치로 검출한 마모량(mm)을 표시합니다. (Eqless건은 고정측 전극의 마모량만 관리)

n 건서치 상태(서보건, Eqless건)

건서치 수행 여부를 표시합니다.

n 용접기 번호

현재 선택된 건번호에 대한 용접기 번호를 표시합니다.

n SvClamp(서보건)

현재 선택된 건의 클램핑 동작 상태를 표시합니다.
