3.1.4. 상태플래그

3.1.4. 상태플래그

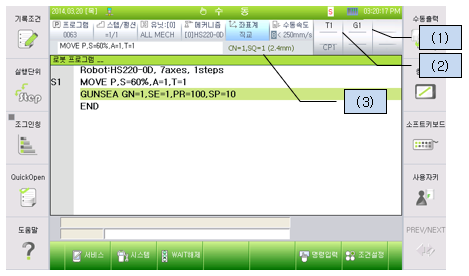

스폿용접과 관련하여 필요한 각종 상태는 다음의 화면과 같이 표시됩니다.







n (1) 건 번호

해당 항목에서는 현재 선택된 건 번호, 멀티건 번호, 서보건 분리상태()를 표시합니다.

예를 들어 G5,6과 같이 표시된 경우는 정치건 5, 6번이 동시 용접을 위해 선택된 상태라는 것을 의미합니다. 그리고 자물쇠 표시가 되어 있으므로 서보건이 분리 되었음을 알 수 있습니다.



n (2) 툴 번호

현재 선택된 건 번호에 대응되는 툴 번호를 표시합니다. 즉, 건 번호를 변경하면 『[F2]: 시스템』 → 『4: 응용 파라미터』 → 『1: 스폿용접』 → 『1: 건번호 대응 툴 번호, 건타입 설정』에서 설정된 툴 번호로 자동 변경됩니다.



n (3) 용접조건, 용접시퀀스 (판넬 두께)

현재 선택된 용접조건 번호와 용접시퀀스 번호를 표시합니다.

현재 설정된 판넬 두께를 표시합니다. 서보건 용접스텝 기록시 서보건 축의 위치가 설정된 판넬 두께를 기준으로 자동으로 생성되기 때문에 정확하게 설정되어야 합니다. R220으로 수동으로 설정할 수도 있으며 [수동가압]후 용접스텝 기록시에는 현재 건의 위치를 고려하여 자동으로 설정됩니다.
