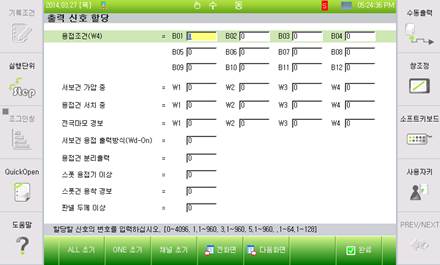

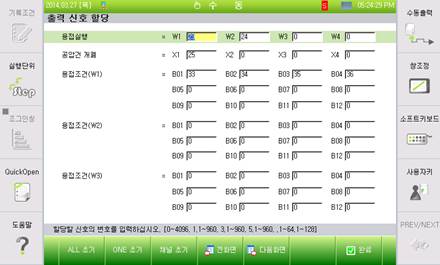

5.5. 출력 신호 할당

스폿용접과 관련된 신호를 할당하여 이들의 상태를 외부로 전달합니다.

(1) 용접실행

SPOT 명령 실행 시 용접기에 용접 명령을 출력할 때 사용합니다.

(2) 공압건 개폐

공압건의 개폐를 조절하고자 할 때 사용합니다.

(3) 용접조건

SPOT 명령문 실행 시 용접조건에 해당하는 출력데이터를 출력할 신호의 번호를 할당합니다.

(4) 서보건 가압중

SPOT명령문이 실행되어 가압을 개시할 때 ON된 후, 개방 개시 때 OFF되는 신호입니다.

(5) 용접건 서치중

GUNSEA, IGUNSEA, EGUNSEA 명령이 실행되어 건서치을 개시할 때 ON된 후, 개방 개시 때 OFF되는 신호입니다.

(6) 전극마모 경보

건서치로 검출한 마모량이 전극 교환 마모량보다 큰 경우에 신호를 출력하고자 할 때 사용합니다.

(7) 서보건 용접 출력방식(Wd-On)

스폿건 공통 파라미터 설정 메뉴에서 “서보건 스폿용접 출력방식”이Wd-On으로 설정된 경우 신호가 출력되도록 할 때 사용합니다.

(8) 용접건 분리 출력

용접건이 분리되었음을 외부로 출력합니다.

(9) 스폿 용접기 이상

스폿 용접기 이상 입력시 이를 외부로 출력하고자 할 때 사용합니다.

(10)스폿건 용착 경보

스폿건에 용착이 발생하였을 때 이를 외부로 출력하고자 할 때 사용합니다.

(11)판넬 두께 이상

서보건 용접시 판넬 두께에 이상이 발생하였을 때, 이를 외부로 출력하고자 할 때 사용합니다.
