2.4. 본체 외형 치수 및 동작 영역

2.4. 본체 외형 치수 및 동작 영역

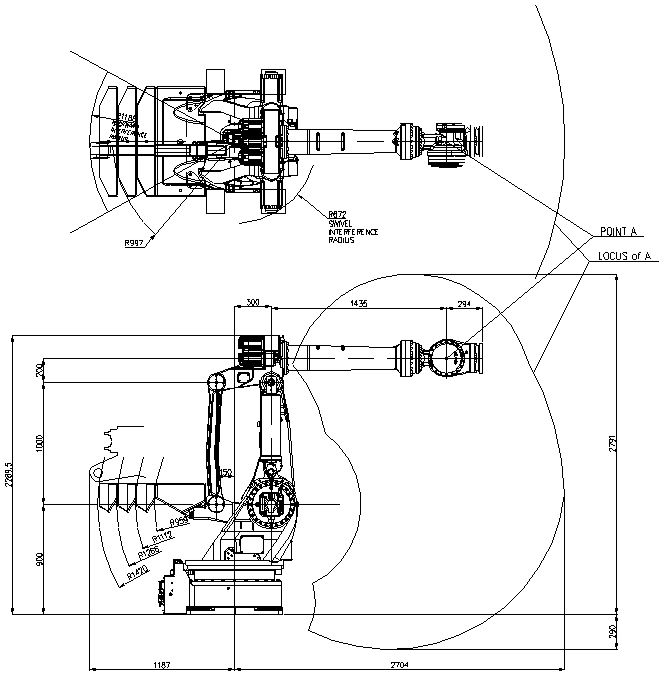

그림 2.3 로봇 본체 외형 치수 및 동작 영역 : [HX300]

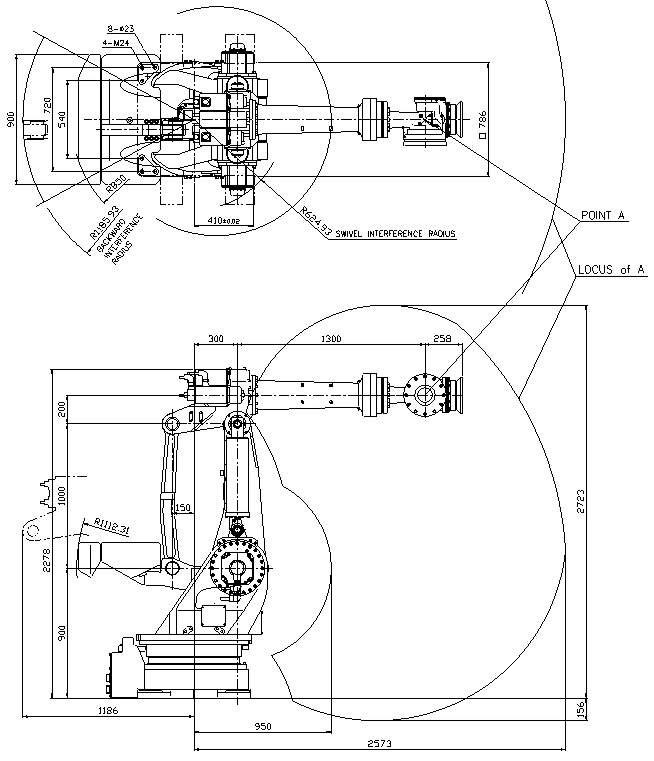

그림 2.4 로봇 본체 외형 치수 및 동작 영역 : [HX400]

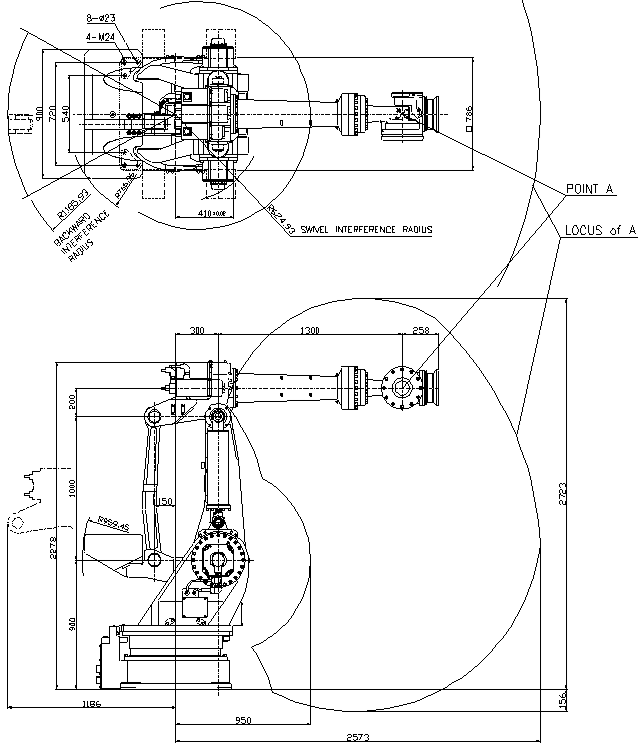

그림 2.5 로봇 본체 외형 치수 및 동작 영역 : [HX200L]

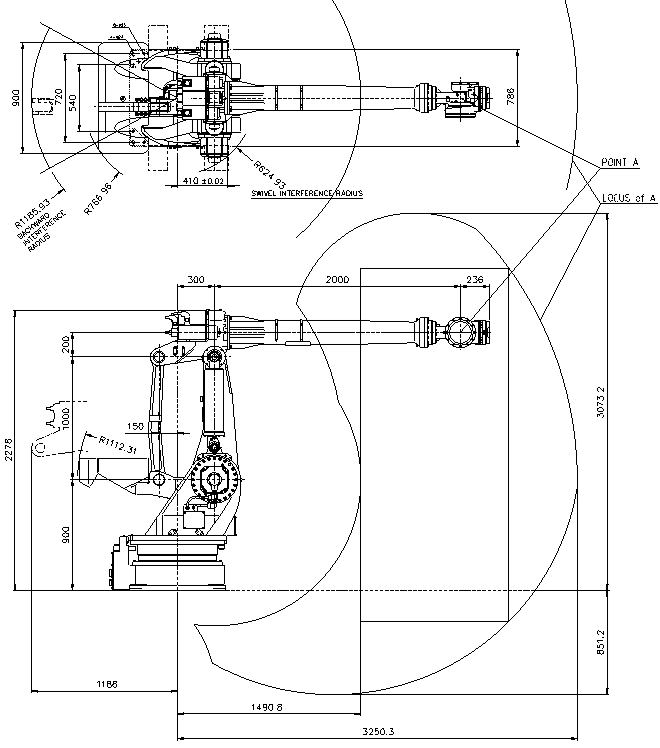

그림 2.6 로봇 본체 외형 치수 및 동작 영역 : [HX200L-2000]

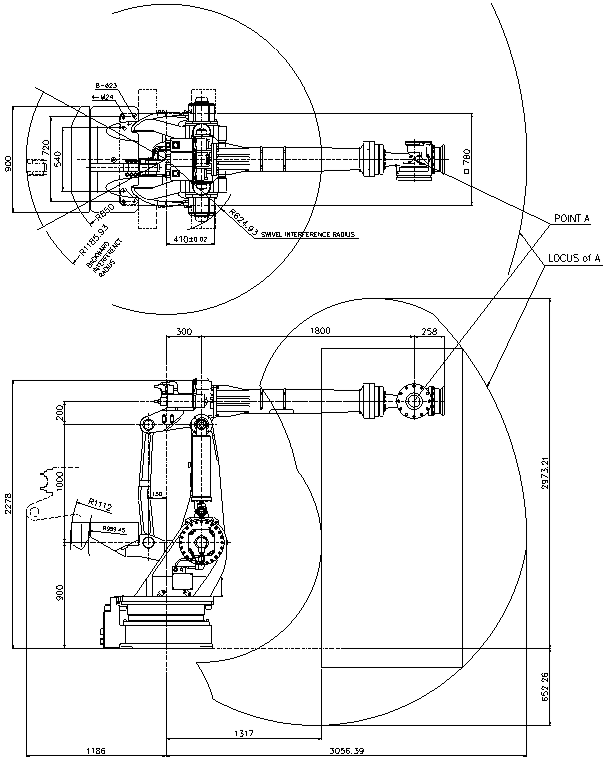

그림 2.7 로봇 본체 외형 치수 및 동작 영역 : [HX300L]

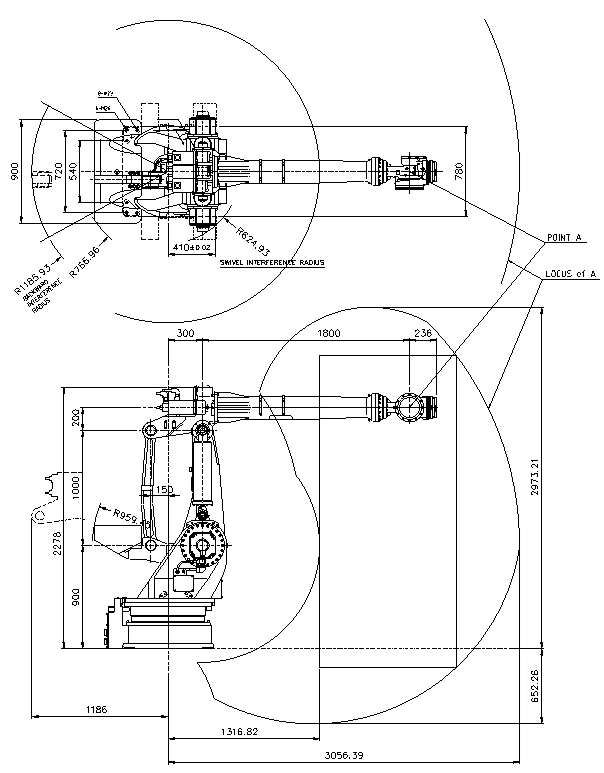

그림 2.8 로봇 본체 외형 치수 및 동작 영역 : [HX500]
