2.6. 손목축 취부면 상세도
2.6. 손목축 취부면 상세도
손목축 선단부 프렌지(flange)에 작업용 툴 부착 시 PCD 200의 Hole을 사용하여 주십시오.
(6-M12 Bolt, Ø12 H7 Pin Hole)
그림 2.10 손목축 취부면 상세도 : [HX300/HX400/HX300L]
손목축 선단부 프렌지(flange)에 작업용 툴 부착 시 PCD 160의 Hole을 사용하여 주십시오.
(6-M10 Bolt, Ø9 H7 Pin Hole)
그림 2.11 손목축 취부면 상세도 : [HX200L]

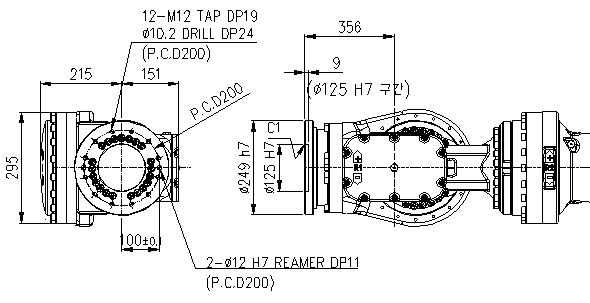

손목축 선단부 프렌지(Flange)에 작업용 툴 부착 시 PCD 200의 Hole을 사용하여 주십시오.
(12-M12 Bolt, Ø12 H7 Pin Hole)
그림 2.12 손목축 취부면 상세도 : [HX500]
