2.9. 공압 및 전원 결선
2.9. 공압 및 전원 결선
로봇 본체에는 부가 장비를 연결하기 위한 커넥터와 공기 유닛이 있습니다.
다음 그림들은 사용자 응용 커넥터를 표시합니다.
[주] 최대 공기압: 5bar (5.1 kgf/cm2, 72.5 psi)

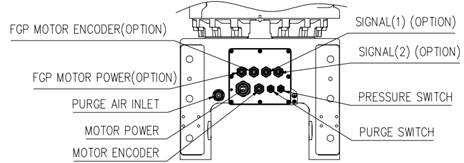

그림 2.11 공압 및 전원 결선 : [Standard]

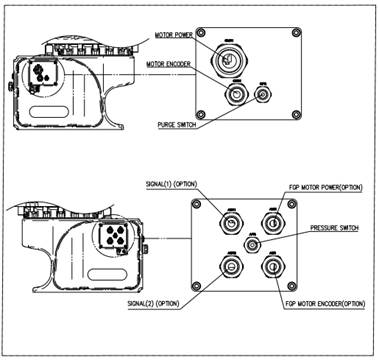

그림2.12 공압 및 전원 결선 : [Option]
Standard type : YP015A-*L1 (Hi5a-P20), YP015A-*R1(Hi5a-P20)
Option type : YP015A-*WL1 (Hi5a-P20), YP015A-*WR1(Hi5a-P20)

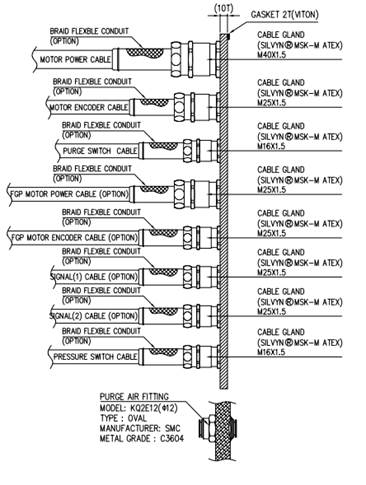

그림2.13 공압 및 전원
표 2‑6 케이블 사양 (공통)
부품명 | 타입 | 외경 (mm) | 제조업체 |
MOTOR POWER (CMR1) | COVU-SB (36G x1.5SQ) | 21.7 | LS CABLE |
MOTOR ENCODER (CER1) | COEU-SB (15PX0.3SQ) | 13.1 | |
FGP MOTOR POWER (AMR) | COVU-SB (15GX1.5SQ) | 14.3 | |
FGP MOTOR ENCODER (AER) | COEU-SB (15PX0.3SQ) | 13.1 | |
SIGNAL(1) (OPTION) (ASR1) | RO-PLEU -IAMSW (3G X 0.5SQ +3GX1.0SQ) | 13.2 | |
SIGNAL(2) (OPTION) (ASR2) | RO-PLEU -IAMSW (3G X 0.5SQ +3GX1.0SQ) | 13.2 | |
PRESSURE SWITCH (CPR) | ROTPEV-SB (4P X 0.3SQ) | 7.8 | |
PURGE SWITCH (APR) | ROTPEV-SB (4P X 0.3SQ) | 7.8 |
표 2‑7 케이블 글랜드 사양 (공통)
타입 지정 | 사이즈 | 케이블 직경 (mm) | 토크 (Nm) | 비고 |
SILVYN® MSK-M40 ATEX | M40 X 1.5 | 19~28 | 17 | MOTOR POWER CABLE |
SILVYN® MSK-M25 ATEX | M25 X 1.5 | 9~17 | 12 | MOTOR ENCODER CABLE FGP MOTOR POWER CABLE FGP MOTOR ENCODER CABLE SIGNAL(1) CABLE(OPTION) SIGNAL(2) CABLE(OPTION) |
SILVYN® MSK-M20 ATEX | M16 X 1.5 | 4.5~10 | 7 | PURGE SWITCH CABLE PRESSURE SWITCH CABLE |
CERTIFICATE OF CONFORMITY | IECEx IBE 13.0033X (IECEx) IBExU06ATEX1012X (ATEX) | |||
표 2‑8 케이블 엔트리 사양
SIZE | NUMBER OF USE | NOTE |
M40 X 1.5 | 1 | CMR1 |
M25 X 1.5 | 5 | CER1, AMR AER, ASR1, ASR2 |
M20 X 1.5 | 2 | CPR, APR |
Φ12 (Outside Dia) | 1 | AIR HOSE |
표준타입 : YP015A-*L1 (Hi5a-P20), YP015A-*R1(Hi5a-P20)
옵션타입 : YP015A-*WL1 (Hi5a-P20), YP015A-*WR1(Hi5a-P20)

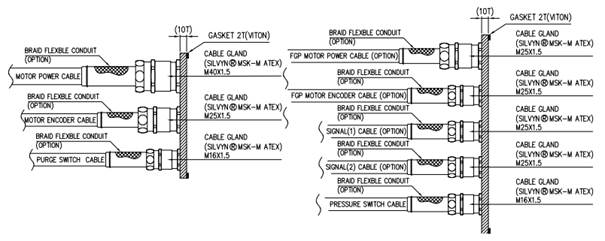

그림 2.14 케이블 엔트리 위치 및 사이즈
