11.1.1. 세부 정보 모니터링

본 기능은 Arc 용접과 관련된 세부데이터를 확인할 수 있는 기능으로 다음과 같은 데이터를 출력합니다.

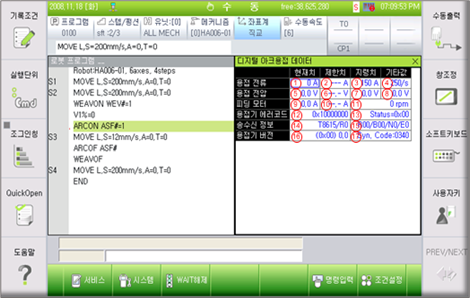

그림 11.1 Arc용접 세부 정보 모니터링

(1) 현재 용접기에서 출력되고 있는 실제 용접 전류(A).

(2) 용접 전류 제한 치. Arc제한 감시기능을 사용하지 않는 경우 ‘---’로 표시.

(3) 로봇에서 용접기로 출력하는 지령 용접 전류(A).

(4) 1초 동안 Arc단락횟수.

(5) 현재 용접기에서 출력되고 있는 실제 용접 전압(V).

(6) 용접 전압 제한 치. Arc제한 감시기능을 사용하지 않는 경우 ‘---‘로 표시.

(7) 로봇에서 용접기로 출력하는 지령 용접 전압 옵셋값(V).

(8) 옵셋값+시너직 전압. 즉, 목표 출력 전압(V)

(9) 실제 피딩모터를 구동하는 전류값(A)

(10)피딩모터 전류 제한 값.(A)

(11)피딩모터 회전속도(rpm)

(12)용접기 에러코드

(13)용접기의 상태 표시

(14)T:명령송신횟수, R:명령수신횟수

(15)R:재시도횟수, B:Busy검출횟수, N: NG횟수, E: 에러횟수

(16)용접기 버전

(17)용접기로 전달된 시너직 코드
