15.1. 위빙조건

WEAVON WEA#= 명령어 위에 커서가 있을 때, [QuickOpen]키를 누르면 다음과 같은 위빙 조건 편집화면이 나타납니다.

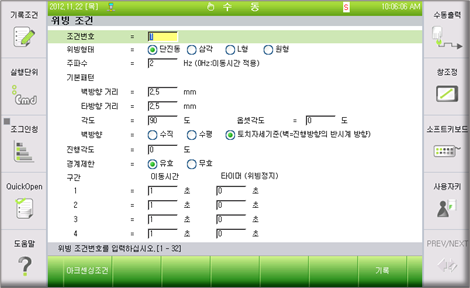

그림 15.1 위빙조건 대화상자

위빙조건의 각 항목별 내용은 다음과 같습니다.

(1) 조건 번호: [ 1] (범위: 1~ 32)

위빙동작의 설정이 저장된 조건번호입니다. 숫자를 입력하거나 [SHIFT] + [↑], [↓]를 이용해 현재 번호의 이전 또는 이후 조건번호로 이동하여 해당 조건번호를 편집 할 수 있습니다.

(2) 위빙 형태: <단진동, 삼각, L형, 원형>

위빙 동작의 형태를 지정합니다. (6.1 위빙형태 참조)

(3) 주파수: [2] Hz (범위 : 0.0 ~ 10.0)

위빙 주파수를 설정합니다. 주파수의 범위는 0.0 ~ 10.0Hz 입니다. 주파수가 ‘0’으로 설정된 경우 이동시간을 적용합니다. (6.2 주파수 참조)

(4) 기본패턴

위빙 동작의 패턴을 설정합니다. (6.3 기본 패턴 참조)

벽방향 거리: [2.5] (범위 : 1.0 ~ 25.0mm)

타방향 거리: [2.5] (범위 1.0 ~ 25.0mm)

각도 : [90] (범위 : 0.1 ~ 180.0도)

벽방향 : <수직방향, 수평방향, 토치자세기준>

(5) 진행 각도: [0] (범위 : -90.0 ~ 90.0도)

진행 방향에 대한 위빙 각도 방향을 나타냅니다. 0도 인 경우 진행방향과 위빙방향은 직각을 이룹니다. (6.4 진행 각도 참조)

(6) 경계 제한: <유효, 무효>

위빙궤적이 용접시작 및 끝 부분의 경계부분에 의해 제한되는지 여부를 설정합니다. 본 기능이 유효이면 위빙 궤적은 용접 구간 안에 제한됩니다. (6.5 경계제한 참조)

(7) 이동시간: [1] (범위 : 0.01 ~ 10.0초), 타이머: [ 0] (범위 : 0.00 ~ 2.00)

위빙 주파수가 ‘0’으로 설정된 경우 이동시간으로 위빙을 수행합니다. 이때 각 구간별 이동시간과 구간 사이의 위빙정지시간을 설정합니다. (6.6 이동시간 참조)
