9.1. 조작

9.1. 조작



자동모드에서 Arc 용접 중 사용자키 중 [change I,V]를 누릅니다.

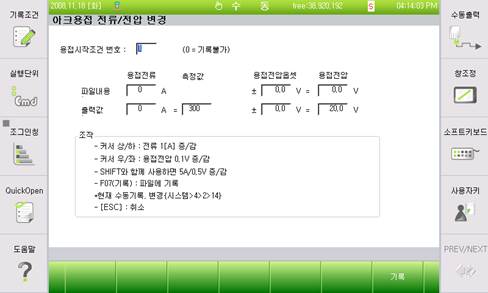

그림 9.1 Arc 용접 전류/전압 변경 대화상자





(1) 설명

-   파일내용: 파일에 기록되어 있는 설정 값을 나타낸다.

-   출력 값: 현재 용접기로 출력되고 있는 값을 표시합니다.



(2) 조작

-   출력조정: 방향키들을 이용하여 전류와 전압을 조정할 수 있습니다.

-   파일에 기록: [F7: 기록]키를 누르면 출력 값을 용접시작조건파일에 저장하고, 이전 화면으로 이동합니다.

-   저장취소: [ESC]키를 누르면 출력 값을 용접시작조건파일에 저장하지 않고, 이전 화면으로 이동합니다.



전류/전압 변경은 용접시작조건에만 저장되며, 종료조건에는 저장되지 않습니다. “ARCON C=<전류값>,V(VP)=<전압값>,ASF#=<Arc용접 조건번호>” 으로 용접 중 전류/전압을 변경하여 저장할 경우 용접시작조건파일에 저장은 되지만 “C=<전류값>,V(VP)=<전압값>”에 반영되지는 않습니다.
