5.1. 필드버스 마스터

5.1. 필드버스 마스터



BD52x에 필드버스 마스터 모듈을 장착하여 사용하면, Hi5제어기는 [그림 5.1]과 같이 자체적인 필드버스 네트워크를 관리하게 됩니다. 내장PLC를 함께 활용할 경우, Hi5제어기는 필드버스로 연결된 단위 시퀀스를 제어할 수 있게 됩니다.

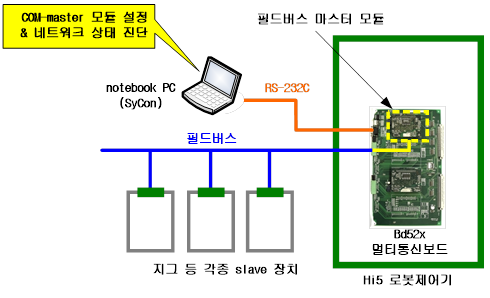

그림 5.1 자체적인 필드버스 네트워크 관리



티치펜던트로 파라미터 설정을 했던 슬레이브와는 달리, 마스터 모듈은 힐셔(Hilscher)사의SyCon이라는 윈도우용 S/W를 사용하여 설정을 합니다. 설정된 정보는 RS-232C를 통해 필드버스 마스터 모듈로 다운로드 되며, 모듈 내의 플래시 롬에 기록됩니다. 즉, SyCon을 사용한 설정은 새로 네트워크를 구성했거나, 변경했을 때만하게 됩니다.
