5.5. EDS, GSD 파일 등록

필드버스 마스터가 슬레이브들을 제대로 인식하려면, 해당 슬레이브들의 특성파일이 필요합니다.

사용할 슬레이브들의 특성파일이 모두 SyCon에 등록되어 있어야 합니다.

프로토콜 별 특성파일의 이름은 [표 5-2]와 같습니다.

표 5‑2 프로토콜별 특성파일의 이름

(1) SyCon에서 『File - Copy EDS (혹은 Copy GSD)』 메뉴항목을 선택하십시오.

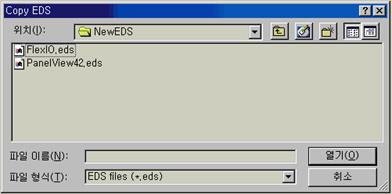

그림 5.12 Copy EDS 대화상자 (디바이스넷의 경우)

여기서는 디바이스넷의 경우를 기준으로 등록과정을 설명하며, 다른 프로토콜의 경우에도 과정은 동일합니다.

[그림 5.12]과 같은 대화상자에서, EDS (혹은 GSD) 파일들이 저장된 디렉토리로 위치를 이동한 후, EDS (혹은 GSD) 파일을 선택하고 열기 버튼을 누르면 해당 파일이 SyCon으로 등록됩니다.

(Ctrl키를 누르고 클릭하면 여러 개를 한꺼번에 선택할 수도 있습니다.)

그림 5.13 대응되는 비트맵 파일 등록

이어서 [그림 5.13]과 같이, 대응되는 비트맵 파일들을 등록할 지를 묻게 됩니다. 비트맵 파일들이 준비되어 있다면 예(Y)를 누르고, 비트맵이 없으면 아니오(N)로 답하십시오.

비트맵 파일들을 준비해두는 방법은 [노트 5-1]이나 [노트 5-2]를 참조하십시오.

노트5-1 : EDS를 위한 비트맵파일 준비방법

슬레이브 장치마다 설정, 동작, 진단의 3가지 상태를 표현하기 위해 3개의 비트맵파일이 준비되어야 합니다. 비트맵은 70x40 픽셀 크기에 16컬러(4bit)인 형식입니다.

만일 등록할 EDS파일명이 PhoSens.eds라고 가정한다면, 3개의 비트맵 파일의 이름을 반드시 아래와 같이 하고 등록할 EDS파일과 같은 디렉토리에 위치시키십시오.

노트5-2 : GSD를 위한 비트맵파일 준비방법

등록할 GSD파일을 열어, Implementation_Type 항목 바로 다음 위치에 비트맵 이름을 지정하는 항목들이 아래와 같이 존재해야 합니다.

…

Implementation_Type = "SPC3"

Bitmap_Device = "GP_run"

Bitmap_Diag = "GP_dia"

Bitmap_SF = "GP_sf"

…

3개의 비트맵 파일의 이름을 이 항목들과 동일하게 하고 등록할 GSD파일과 같은 디렉토리에 위치시키십시오.
