5.4. SyCon을 이용한 마스터 설정방법

그림 5.4 필드버스 종류 선택

(1) SyCon S/W를 실행한 후, 새로 네트워크를 구성하기 위해, 『File – New』 메뉴를 선택합니다. [그림 5.4]과 같은 대화상자가 나타나면, 원하는 필드버스 종류를 선택합니다. (Device Net 혹은 PROFIBUS)

(2) [OK] 버튼을 클릭하면, [그림5.5]와 같은 상태가 됩니다.

그림 5.5 SyCon의 프로젝트 초기상태

그림 5.6 마스터 삽입 버튼

(3) 먼저, 마스터를 설정해줘야 합니다. [그림 5.6]의 마스터 삽입 버튼을 클릭하면, [그림 5.7]과 같은 대화상자가 나타납니다.

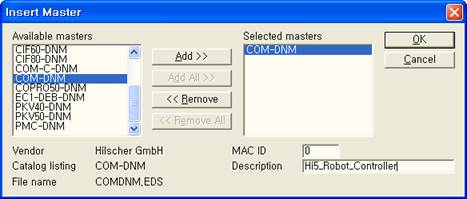

그림 5.7 마스터 삽입 대화상자(디바이스넷의 예)

(4) 왼쪽의 리스트에서, BD52x에 장착된 네트워크의 마스터 모듈 이름을 선택하여, Add 버튼으로 오른쪽으로 옮깁니다. 각 프로토콜 별 모듈명은 [표 5-1]과 같습니다.

표 5‑1 각 프로토콜 별 모듈명

(5) 마스터의 MAC ID(대개는 0)를 설정한 후 Description에 설명(공백은 허용되지 않음)을 붙입니다. OK 버튼을 클릭하면 [그림 5.8]과 같은 상태가 됩니다.

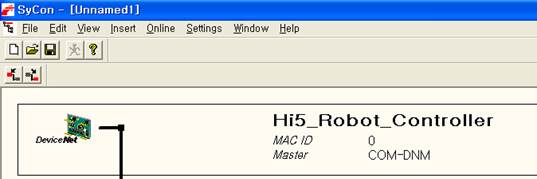

그림 5.8 마스터가 입력된 상태 (디바이스넷의 예)

(6) 마스터 설정을 위해 화면의 마스터 그림에 마우스 오른쪽버튼을 클릭하고 『Master Settings… 』메뉴를 선택하면, [그림 5.9]의 대화상자가 나타나는데 반드시 그림과 같이 설정을 한 후, [OK] 버튼을 누르십시오.

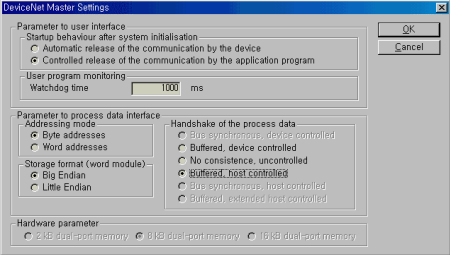

그림 5.9 Master Setting 대화상자

(7) 프로피버스-DP의 경우 마우스 오른쪽 버튼을 클릭하고 『Master Settings… 』메뉴를 선택하면, [그림 5.9]의 대화상자가 나타나는데 반드시 그림과 같이 설정을 한 후, [OK] 버튼을 누르십시오.

(8) 마스터 그림을 선택하고 『Settings - Bus Parameters』 메뉴항목을 선택하면, [그림 5.10] 혹은 [그림 5.11]과 같은 대화상자가 나타납니다.

그림 5.10 Bus Parameter 대화상자 (디바이스넷의 경우)

그림 5.11 Bus Parameter 대화상자 (프로피버스-DP의 경우)

필드버스의 네트워크 속도에 맞게 Baudrate를 설정한 후 [OK] 버튼을 클릭하십시오.

n 디바이스넷의 경우 :

네트워크 내의 마스터와 모든 슬레이브들의 속도는 일치해야 합니다.

n 프로피버스-DP의 경우 :

네트워크 내의 슬레이브들은 자동으로 마스터의 속도를 따르게 됩니다.

[그림 5.12]의 Optimize는 Standard에 두십시오.
