5.8. 다운로드

5.8. 다운로드



(1)  모든 설정이 끝났으면 이제 마스터 모듈로 전체 네트워크 설정을 다운로드 합니다. 먼저 마스터 모듈의 그림을 클릭하여 선택한 후, 『Online – Download』 메뉴항목을 선택하십시오. 만일, 통신이 연결되어 있다면, [그림 5.23]과 같은 메시지나 나옵니다.



(2)  여기서 [예(Y)]를 누르면 [그림 5.24]와 같이 다운로드가 수행됩니다.



(3)  만일 다른 종류의 대화상자가 나타난다면, [노트 5-3 : 통신연결]을 참조하십시오.





그림 5.23 필드버스 동작 정지 예고 메시지

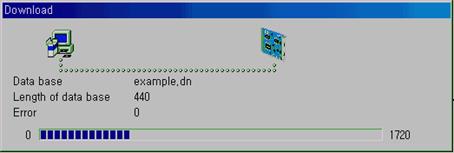

그림 5.24 다운로드 수행



(4)  다운로드가 끝나면, Hi5 제어기를 껐다 켜십시오. 필드버스가 제대로 동작하는지 확인하십시오. 필드버스 동작이 모두 정상적이면, RS-232C 케이블을 분리해도 됩니다. (Hi5 제어기가 꺼져있을 때 분리하십시오.)
