5.3. SyCon과의 연결을 위한 RS-232C 포트의 채널선택

SyCon은 RS-232C 케이블을 통해 단지 1개의 필드버스 모듈과 통신할 수 있습니다. 따라서, SyCon을 실행하기 전에 BD52x의 RS-232C 포트를, 설정하고자 하는 필드버스 모듈이 장착된 채널로 연결시켜주어야 합니다.

가령, 채널 3에 연결된 필드버스 모듈에SyCon을 연결하려 한다고 가정해봅시다.

(1) 『[F2]: 시스템』 → 『2: 제어 파라미터』 → 『2: 입출력 신호 설정』 → 『10: BD52x 필드버스 정보와 설정』을 선택합니다.

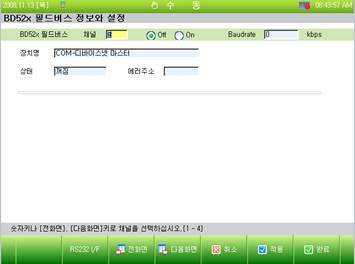

그림 5.3 BD52x 필드버스 정보와 설정 화면

(2) 『[F4]: 다음화면』 버튼을 눌러 3번 채널 화면으로 이동하십시오.

(3) 이 상태에서 『[F2]: RS232 I/F』 버튼을 누르면, RS-232C포트는 현재 선택된 채널, 즉 3번 채널로 연결됩니다.

(4) BD52x보드 측면에 장착된 7-segment는 현재 RS-232C가 연결된 채널번호를 보여주고 있으므로, 이를 통해 확인할 수 있습니다.
