3.5. CC-Link의 시스템 영역

RX/RY + RWr/RWw 모드 사용시, 사용 가능한 RX/RY 영역 중 마지막 2바이트의 영역은 시스템 영역이기 때문에 사용해서는 안됩니다.

표3-13은 시스템 영역을 나타내고 있습니다. 이 중, “예약된 영역”은 현재 사용 가능하지만, 추후 CC-Link 프로토콜의 차기 버전에서 다른 용도로 사용될 수 있습니다.

“예약된 영역”의 사용은 호환성 결여로 오동작이 발생할 수도 있기 때문에 가급적 사용을 자제해주시기 바랍니다.

표 3‑13 CC-Link의 시스템 영역

링크입력	신호명	링크출력	신호명
RXn0	예약된 영역	RYn0	예약된 영역
RXn1		RYn1
RXn2		RYn2
RXn3		RYn3
RXn4		RYn4
RXn5		RYn5
RXn6		RYn6
RXn7		RYn7
RXn8	초기데이터 처리 요청 flag	RYn8	초기 처리 완료 flag
RXn9	초기데이터 설정 완료 flag	RYn9	초기 설정 요청 flag
RXnA	에러 상태 flag	RYnA	에러 설정 요청 flag
RXnB	리모트 스테이션 ready	RYnB	예약된 영역
RXnC	예약된 영역	RYnC
RXnD	예약된 영역	RYnD
RXnE	OS 정의	RYnE	OS 정의
RXnF	OS 정의	RYnF	OS 정의
		스테이션 수	1	n=1
			2	n=3
			3	n=5
			4	n=7

“RXn8~RXnB”와 “RYn8~RYnA”는 CC-Link 통신의 자체적인 핸드쉐이크를 위해 사용되고 있으므로, 범용의 I/O로 사용할 수 없습니다. 부득이하게 이 영역까지 사용해야 한다면, Hi5 제어기의 이 영역의 핸드쉐이크 동작을 정지시켜야 합니다. 이를 위해 시스템 신호 옵션을 [그림 3.8]와 같이 설정하십시오.

하지만, 이러한 사용방식은 CC-Link의 표준에 만족하지 못하므로 가능하면 지양해주시기 바랍니다.

만일, PLC 측이 RXn8~RXnB와 RYn8~RYnA의 핸드쉐이크를 활용하고 있다면, 반드시 시스템 신호를 “시스템”으로 설정해야 합니다.

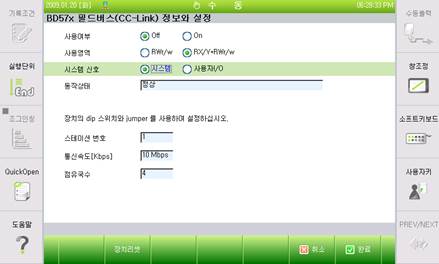

그림 3.8 시스템 신호 설정
