3.6. 입력신호 속성

3.6. 입력신호 속성



(1)  『[F2]: 시스템』 → 『2: 제어 파라미터』 → 『2: 입출력 신호 설정』 → 『1: 입력 신호 속성』을 선택합니다.

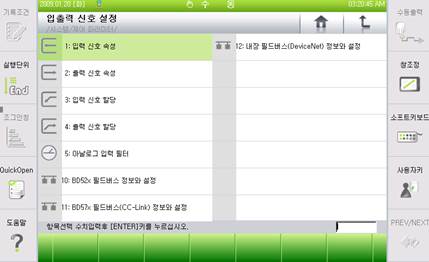

그림 3.9 입출력 신호 설정 메뉴



(2)  예를 들어 CC-Link 입력 5번을 부 논리로 설정하려 한다면, 빈 항목의 신호 열에 “5.12”를 입력하십시오. “5.12”은 자동으로 “FB5.12”로 바뀝니다. 이 항목의 논리를 부로 바꾼 후, 『[F7]: 완료』버튼을 클릭하면 설정이 완료됩니다.







그림 3.10 입출력 신호 속성





(3)  설정 값 “0”은 미 할당, “1~4096”은 DI/DO(논리입출력)를 입력을 의미합니다. “1.n, 3.n”은 BD52x 필드버스의 1, 3채널을 의미하며, “5.n”은 BD57x CC-Link를 의미합니다.



(4)  최대 24개의 항목을 설정할 수 있습니다. 다음 페이지의 항목들을 보려면 『[F5]: 다음화면』버튼을 클릭하십시오
