3.7. 입력신호 할당

3.7. 입력신호 할당



(1)  『[F2]: 시스템』 → 『2: 제어 파라미터』 → 『2: 입출력 신호 설정』 → 『3: 입력 신호 할당』을 선택합니다.

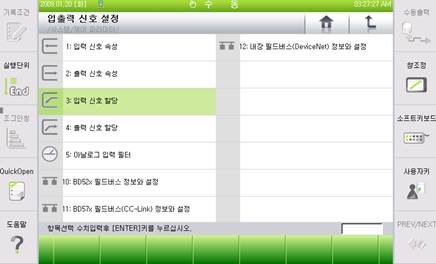

그림 3.11 입출력 신호 설정 메뉴



(2)  예를 들어, 외부 RESET신호를 CC-Link의 18번 입력신호로 입력 받고 싶다면, 편집상자에 “5.18”을 입력한 후 [ENTER] 키를 클릭하십시오. “5.18”은 자동으로 “FB5.18”로 바뀝니다. 이제 『[F7]:완료』버튼을 클릭하면 설정이 완료됩니다.

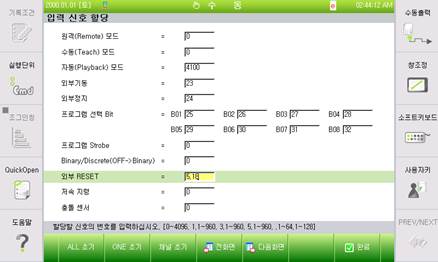

그림 3.12 입력 신호 할당





(3)  설정 값 “0”은 미 할당, “1~4096”은 DI/DO(논리입출력)를 의미합니다. “1.n, 3.n”은 BD52x 필드버스의 1, 3채널을 의미하며, “5.n”은 BD57x CC-Link를 의미합니다.



(4)  『[F1]: ALL 초기』버튼을 클릭하면, 현재 화면의 모든 신호를 초기값(DI/DO (논리입출력)으로 설정해줍니다. 『[F2]: ONE 초기』버튼을 클릭하면 현재 커서위치의 신호 1개만을 초기값(DI/DO (논리입출력)으로 설정해줍니다.



(5)  『[F3]: 채널 초기』버튼을 클릭하면, 채널번호(FB1~FB5)를 선택 받는 대화상자가 나타납니다. 5를 입력하고 [ENTER]를 클릭하면, 모든 입력신호들을 CC-Link 입력신호로 적절히 자동 입력됩니다.

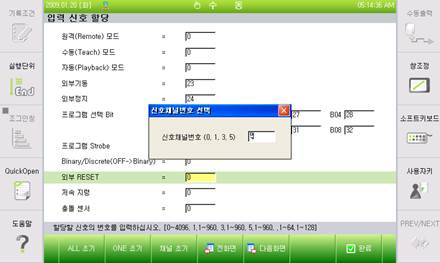

그림 3.13 신호채널번호 선택

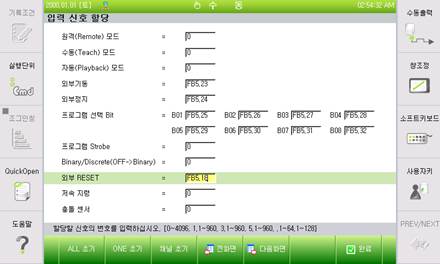

그림 3.14 5번 채널(CC-Link)로 설정된 결과
