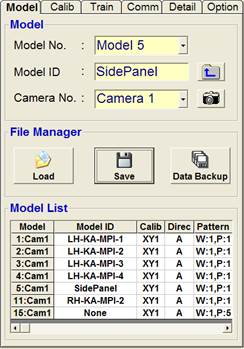

3.7.1. Model 탭

패턴을 등록할 카메라 및 모델을 설정하고, 데이터 파일을 관리하는 모드입니다.

n Model No. : 패턴을 등록할 모델을 설정합니다.

n Model ID : 모델이름을 설정합니다.

n Button : 입력된 모델이름을 저장합니다.

n Camera No. : 모델별로 영상처리를 수행할 카메라를 나타냅니다.

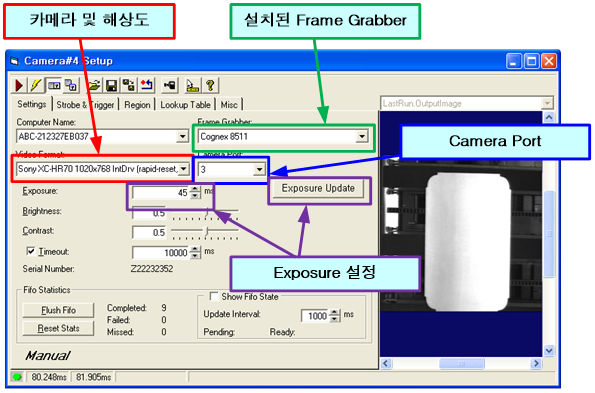

n 버튼을 클릭하면, 다음과 같은 카메라 설정 대화상자가 나타납니다.

PC에 설치된 프레임 그래버를 확인하시고, 사용할 카메라 및 해상도, 카메라 포트를 설정하십시오

n Load : 데이터 파일을 로드합니다.

“C:*Program Files*HHI Robotics*HRVision” 폴더에 있는 HRVisionQV330_Hi5_2D_init.vpp파일을 로드합니다.

n Save : 데이터 파일을 저장합니다.

데이터 파일을 “C:*Program Files*HHI Robotics*HRVision” 폴더의 HRVisionQV330_Hi5_2D_init.vpp파일로 저장합니다.

또한, 저장시 이전 저장되었던 데이터 파일은 HRVisionQV330_Hi5_2D_init_bak.vpp 파일로 저장되어 복구용 데이터파일로 활용할 수 있습니다.

n Data Backup : 데이터 파일을 백업합니다.

HRVisionQV330_Hi5_2D_init.vpp파일과 HRVisionQV330_Hi5_2D_init_bak.vpp 파일을 다음 그림과 같이 선정한 폴더에 백업합니다.

데이터 파일 백업 폴더는 기본적으로 “C:*Program Files*HHI Robotics”의 “HRVision 2D Backup_날짜시간”폴더로 생성됩니다.

백업된 데이터 파일은 복구용 데이터파일로 활용할 수 있습니다.
