8.22. R220 이퀄라이징 전극 마모량 프리셋

이퀄라이져리스 공압건의 고정 측 전극의 마모량을 사용자가 수동으로 설정하는 기능입니다.

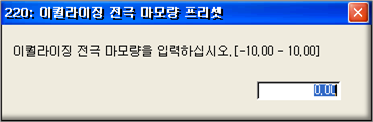

(1) [R..(NO)]키 → [220] → [ENTER(YES)]키를 누르면 다음의 화면이 표시됩니다.

(2) [숫자]키로 고정전극의 마모량을 입력하고 [ENTER(YES)]키를 누릅니다.

l 로봇이 기동중인 상태에서는 사용할 수 없습니다.

l 스폿용접 환경에서만 설정이 가능합니다. 『[F2]: 시스템』 → 『5: 초기화』 → 『3: 용도설정』에서 “스폿용접” 항목이 “유효”로 되어 있어야 합니다.

l 스폿 용접 건이 지정된 형태가 “EQ’less”일 때 유효합니다. 『[F2]: 시스템』 → 『4: 응용파라미터』 → 『1: 스폿용접』 → 『1: 건번호 대응 툴번호, 건타입 설정』을 참조하십시오.

l 전극의 실마모량보다 크거나 작게 설정하는 경우에 가압력 불일치나 작업물 간섭 등을 유발할 수 있으므로 주의하십시오.
