4.3.7.2. BD5C2커넥터

4.3.7.2. BD5C2커넥터

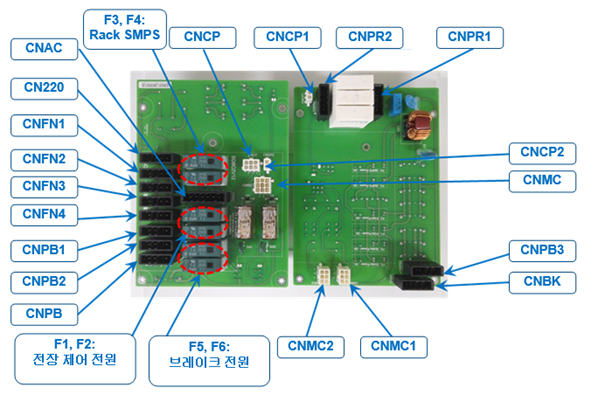

전장보드(BD5C2)의 커넥터 배치는 다음 그림과 같으며 각각에 대한 용도 및 접속장치는 표 4-63과 같습니다.





그림4.67 전장보드(BD5C2)의 커넥터



표 4-76 BD5C2 커넥터의 종류와 용도

명칭	용도	사양
CNAC	각종 AC전원 입력	트랜스포머
CN220	SMPS 전원 출력(AC220V)	Rack SMPS
CNFN1~4	전장제어전원 출력(AC220V)	FAN모듈
CNPR1	프리차지(precharge)저항 전원 입력	MC2입력단
CNPR2	프리차지(precharge)저항 전원 출력	MC2출력단
CNBK	브레이크 전원용 출력(AC220V)	브레이크 전원용 SMPS입력단
CNPB3	브레이크 전원 입력(DC24V)	브레이크 전원용 SMPS 출력단
CNPB1,2	브레이크전원 출력(DC24V)	서보앰프, 확장브레이크보드 등
CNPB	브레이크 전원 출력(DC24V)	시스템보드 CNPB 입력
CNCP1	모터전원용 회로차단기(CB)의 모니터링 입력	모터전원용 회로차단기(CB)
CNCP	회로차단기 및 휴즈의 모니터링 출력	시스템보드 CNCP 입력
CNMC1,2	마그네틱 컨텍터 구동 및 모니터링	마그네틱 컨택터 MC1, MC2
CNMC	마그네틱 컨텍터 구동신호 및 모니터링 신호	시스템보드 CNMC 입력
