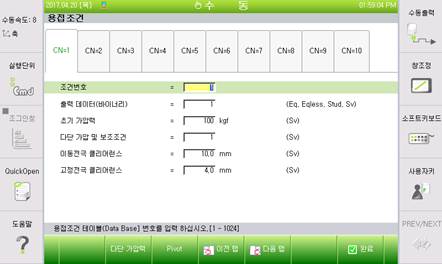

5.3.2. 용접조건

스폿용접과 관련된 조건을 설정하여 작업 환경에 따라 용접을 수행합니다.

(1) 조건번호

용접조건을 빠르게 선택합니다.

(2) 출력 데이터(바이너리)

SPOT명령문 실행시 용접조건 번호에 대하여 용접기로 출력할 데이터를 설정합니다.

(3) 초기 가압력

SPOT명령문 실행시 판넬을 가압할 가압력을 설정합니다. 다단 가압 제어 설정시 초기 가압력으로 사용됩니다.

(4) 다단 가압 및 보조조건

다단 가압 제어 및 pivot의 설정을 관리하는 보조 조건번호입니다. 번호를 입력하면 『F1:다단 가압력』과 『F2:Pivot』이 활성화되어 메뉴에 진입할 수 있습니다.

(5) 이동전극 클리어런스

SPOT명령문 실행 전, 수행 후 이동전극이 개방하는 위치를 설정합니다.

(6) 고정전극 클리어런스

SPOT명령문 실행 전, 수행 후 고정전극이 개방하는 위치를 설정합니다.
