2.9. 공압 및 전원 결선

2.9. 공압 및 전원 결선



로봇 본체에는 부가 장비를 연결하기 위한 커넥터와 공기 유닛이 있습니다.

다음 그림들은 사용자 응용 커넥터를 표시합니다.



[주] 최대 공기압: 5bar (5.1 kgf/cm2, 72.5 psi)

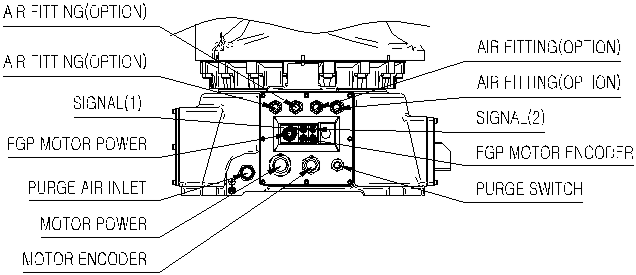

그림 2.12 공압 및 전원 결선 : [Standard]

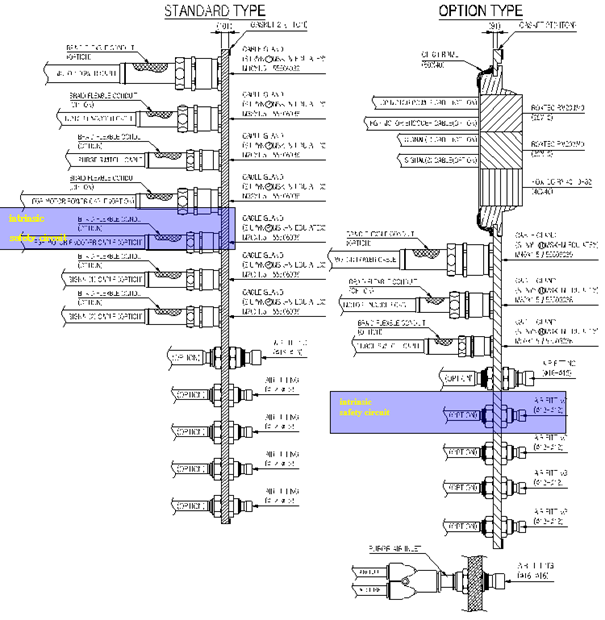

그림 2.13 공압 및 전원 결선 : [Option]

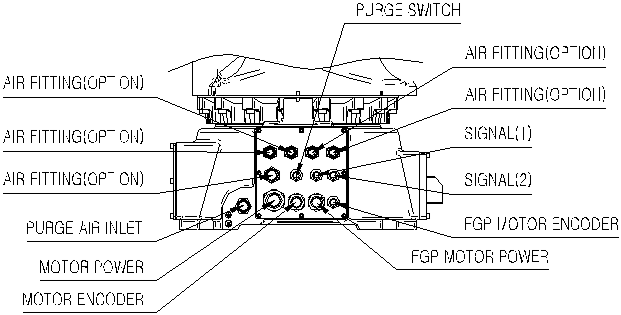

그림 2.14 공압 및 전원
