4.7.2. 기록속도

프로그램의 여러 스텝에 대하여 속도를 일괄적으로 변경할 수 있습니다.

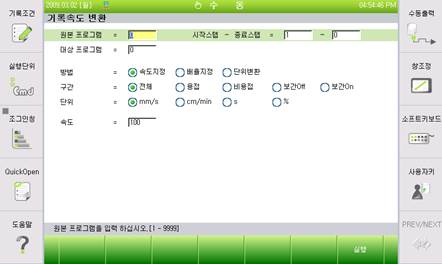

(1) 『[F1]: 서비스』 → 『6: 프로그램 변환』 → 『2: 기록속도』를 선택합니다.

(2) 변경된 설정을 저장하기 위해 『[F7]: 실행』키를 누릅니다. [ESC]키를 누르면 변경된 데이터가 저장되지 않습니다.

n 원본 프로그램

속도를 변경하려는 원본 프로그램 번호

(초기값은 현재 선택되어 있는 프로그램 번호)

n 대상 프로그램

속도 변경 후 새로 저장할 대상 프로그램의 번호

원본 프로그램 번호와 동일할 경우 덮어쓰게 됩니다.

n 시작스텝 ~ 종료스텝

속도를 변경하고자 하는 스텝의 범위. (초기값은 1~마지막 스텝)

n 방법: 속도지정 방법을 결정합니다.

속도지정: 기록된 속도의 일괄 변환

배율지정:

기록된 속도 단위와 [단위]에서 지정한 단위가 일치할 경우, 기록된 속도에 대한 %비율로 변환하고자 할 때 사용

단위변환: 기록된 속도의 단위를 변환할 때 사용

n 구간

속도를 변경하는 범위(스텝)에서 전체구간에 대해 적용할지 아니면 용접, 비용접, 보간 OFF(P), 보간On(L, C) 부분만 적용할 지 선택할 수 있습니다.

n 단위

[방법]이 <속도지정>, <단위변환>이면 이곳에서 설정한 단위로 속도를 변경합니다. <배율지정>일 때는 스텝에 기록된 속도의 단위와 일치하는 것만 배율의 비율로 변환합니다.

n 속도: ([방법]의 선택에 따라 바뀝니다.)

[방법]이 <속도지정>이면 속도 값을, <배율지정>이면 배율 값을 의미합니다.
