3.6.6. Option 탭
3.6.6. Option 탭
에러 및 검출 데이터 관리, 암호 관리, 언어 변경 등을 수행하는 모드 입니다.
n Management
에러, 데이터 이력 관리 및 사용자 암호 변경, 데이터 파일 자동 로딩 설정들을 수행합니다.
n Error History
자동 운전 수행 중 발생한 에러 이력을 관리합니다.
에러 데이터베이스는 발생 시간, 에러명, 상세 설명으로 구성되어 있으며, “C:*Program Files*HHI Robotics*HRVision” 폴더의 ErrorDB.mdb 파일로 관리됩니다.
- Search Duration : 검색할 구간을 설정합니다.
초기에는 HRVision Press를 실행한 시간으로 설정됩니다.
- Search : 설정한 검색구간을 만족하는 에러 이력을 검색합니다.
검색 결과는 데이터 그리드에 표시됩니다.

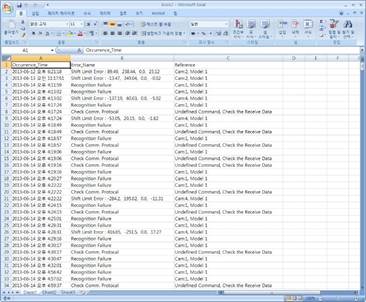

아래 그림은 검색구간을 설정하여 에러 이력을 검색한 결과입니다.
- Excel File : 검색한 결과를 엑셀 파일로 호출합니다.
- OK : 에러 이력 관리를 종료합니다.
- Save Error Database :
에러가 발생하면 DataBase에 에러 이력을 저장합니다. 체크 박스 해제 시, 에러 이력은 저장되지 않습니다.
- Save Error Image :
패턴 인식 에러가 발생한 영상을 “C:*Program Files*HHIrobotics*HRVision*Images”
에 날짜별 폴더로 저장하며, 한달이 경과한 에러 영상은 자동 삭제 됩니다.
- 체크 박스 해제 시, 에러 영상은 저장되지 않습니다.
n Data History
자동 운전 수행 중 발생한 패턴 인식 결과 및 위치 이동량 이력을 관리합니다. 데이터 데이터베이스는 Time (패턴 인식 시간), 카메라별 Model(모델명), SceneID(모델 ID), Score (정합률), Pattern (패턴번호), ImageX(검출된 패턴의 영상 X 좌표), ImageY(검출된 패턴의 영상 Y 좌표), ScaleX(X축 방향의 크기 변화), ScaleY(Y축 방향의 크기 변화), ShiftData(위치 이동량)로 구성되어 있으며, “C:*Program Files*HHI Robotics*HRVision” 폴더의 DataDB.mdb 파일로 관리됩니다.
- Search Duration : 검색할 구간을 설정합니다.
초기에는 HRVision Press를 실행한 시간으로 설정됩니다.
- Search :
설정한 검색구간을 만족하는 패턴 인식 결과 이력을 검색합니다. 검색 결과는 데이터 그리드에 표시됩니다.

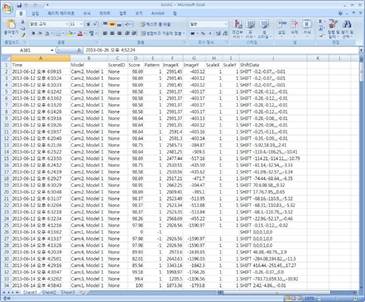

아래 그림은 검색구간을 설정하여 데이터 이력을 검색한 결과입니다.
- Excel File : 검색한 결과를 엑셀 파일로 호출합니다.
- OK : 패턴인식 결과 이력 관리를 종료합니다.
- Save Data Database:
패턴 인식 결과 이력을 자동으로 Database에 저장합니다.
- 체크 박스 해제 시, 패턴 인식 결과 이력은 저장되지 않습니다.
n Change Password
설정 모드 진입을 위한 사용자 암호를 변경합니다.
이전 암호와 새로운 암호를 입력한 다음 “OK” 버튼을 클릭하십시오.
만약 이전 암호가 정확하다면, 다음과 같은 대화상자가 생성되면서 암호가 새로운 암호로 변경됩니다. 아래 대화상자에서 “[ ]” 사이에 표기된 글자가 새로 변경된 암호입니다.
만약 이전 암호가 부정확하다면, 다음과 같은 경고창이 발생합니다.
n AutoFileLoading
HRVision Press 실행 시,데이터 파일(HRVisionQV_Hi5_Press_init.vpp)을 자동으로 로딩합니다.
체크를 해제하면 데이터 파일을 자동으로 로딩하지 않으며, Setup Window의 “Model” 탭에서 “Load” 버튼을 클릭하여 데이터 파일을 로딩해야 합니다.
n Language
화면에 표시되는 주메뉴, 팝업메뉴, 대화상자, 메시지 등의 언어를 선택합니다. HRVision Press는 한글과 영어를 지원하며, 기본 설정은 영어로 되어 있습니다.
언어를 바꾸고자 할 경우에 사용자는 사용하고자 하는 언어를 선택하고, “Select” 버튼을 클릭하십시오.
변경된 결과는 레지스트리에 저장되며, 다음 실행부터 변경된 언어로 실행됩니다. 프로그램을 종료하시고, 재실행 하십시오.
