6.4.2. 모터 교환 방법

(1) 제어기를 티칭모드로 하고, 운전준비 [ON] 상태로 합니다. 운전준비 [ON]이 안 될 경우,암이 낙하하지 않도록 하고, 충분히 고정 되었는지를 확인해 주십시오. 이후로는(4)작업부터합니다.

(2) 모터를 교환하는 축은 기본자세를 취합니다.

(3) S축의 경우: [그림 6.1] , H축의 경우: [그림6.2 / 6.3]

V축의 경우: [그림6.4 / 6.5] , R2축의 경우: [그림 6.6]

B축의 경우: [그림6.7] , R1축의 경우: [그림6.8]

각 축 원점은 프레임에 홈을 이용하여 원점을 맞춥니다.

(4) 제어기전원을 [OFF] 상태로 하고 1차 전원을[OFF] 합니다.

(5) 모터 배선을 분리해주십시오.

(6) 모터 취부 볼트를 제거해서 모터를 로봇본체에서 떼어냅니다.

(7) 모터 축에 취부되어 있는 기어를 분리 하십시오.

이때, 모터 축에 강한 충격이 가해지지 않도록 주의하십시오.

(8) 조립될 모터의 축에 그리스를 얇게 도포하고, 기어를 조립합니다.

이때, 모터 축에 기어를 체결하는데 사용되는 볼트는 세척, 탈지 후 나사부에 풀림 방지용 본드(Loctite 243)를 도포한 후 토크렌치를 사용하여 규정된 토크로 체결하십시오. 또한, 볼트 체결 순번을 대칭 방향으로 천천히 체결하십시오.

(9) 기어 치면에 그리스를 적당량 도포해서, 모터를 로봇본체에 조립하십시오.

(10)모터 배선을 접속하십시오.

(11)모터 교환한 축의 엔코더를 리셋합니다.

주의 사항

엔코더 보정을 하기 전에, 일단운전준비 [ON] 으로 해서, 티치펜던트의 Enable 스위치를2∼3초간 누르면서 전원이 들어가는지 확인합니다.

(12)모터 교환한 축의 엔코더를 제어기조작설명서 [엔코더 보정]을 참조해서 보정하십시오.

(13)로봇 동작에 문제가 없는지 확인합니다.

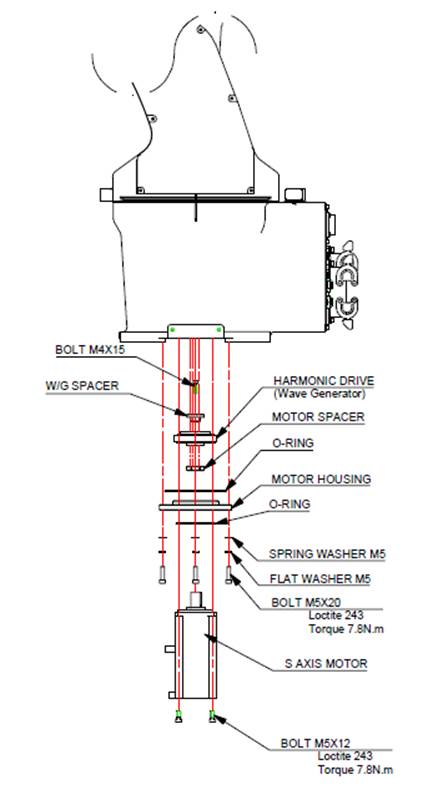

그림 6.1 S축 모터 교체 [HH007C]

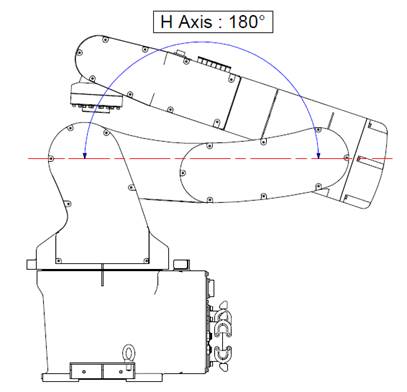

그림 6.2 H축 모터 교체시의 로봇 자세 [HH007C]

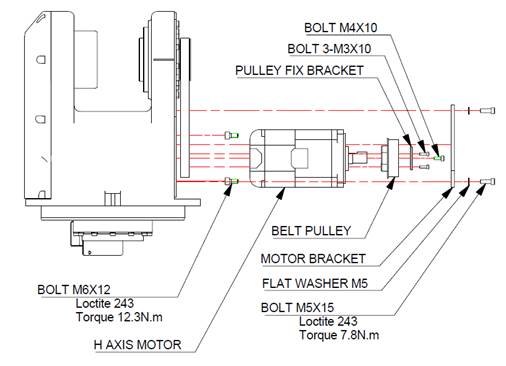

그림 6.3 H축 모터 교체 [HH007C]

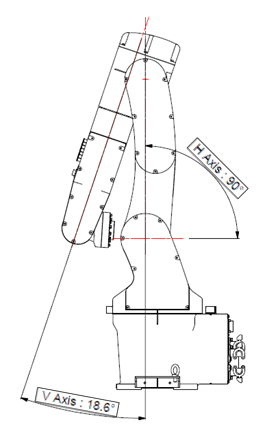

그림 6.4 V축 모터 교체시의 로봇 자세 [HH007C]

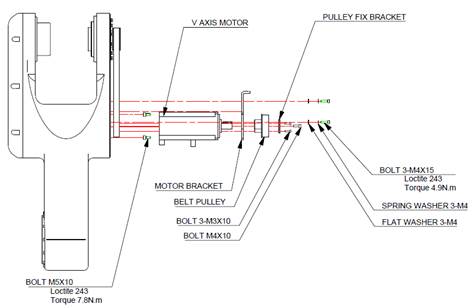

그림 6.5 V축 모터 교체 [HH007C]

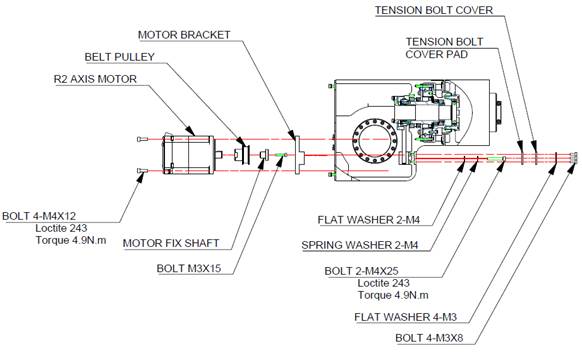

그림 6.6 R2축 모터 교체 [HH007C]

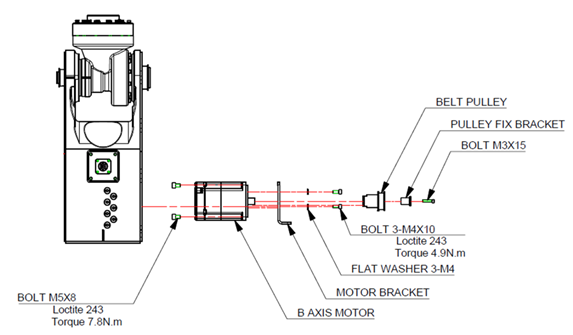

그림 6.7 B축 모터교체 [HH007C]

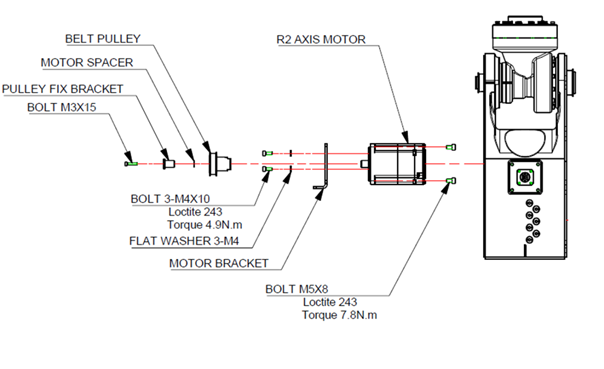

그림 6.8 R1축 모터교체 [HH007C]
