6.4.4. H축 감속기 교환 방법 [HH007C]

(1) 제어기를 티칭모드로 하고, 운전준비 [ON] 상태로 합니다. 운전준비 [ON]이 안될 경우, 암이 낙하하지 않도록 하고, 충분히 고정되었는지를 확인해 주십시오. 이후로는(3)작업부터 합니다.

(2) 제어기 전원을 [OFF] 상태로 하고 1차 전원을 [OFF] 합니다.

(3) H축 모터 브라켓의 볼트를 풀러 타이밍 벨트를 분리합니다.

(4) H축 감속기의 고정/출력부의 볼트를 제거합니다.

(5) H축 감속기를 교체하여 고정/출력부의 볼트를 재조립합니다.

(6) 타이밍 벨트의 장력값을 조정합니다.

(벨트 : EV5GT / 폭 : 12mm / 벨트 단위 질량 : 4 / Span 거리 : 141mm / 장력 : 98N)

(7) [6.4.2]을 참조하며 모터를 조립 후, 모터 배선을 연결하십시오.

(8) 로봇 동작에 문제가 없는지 확인합니다.

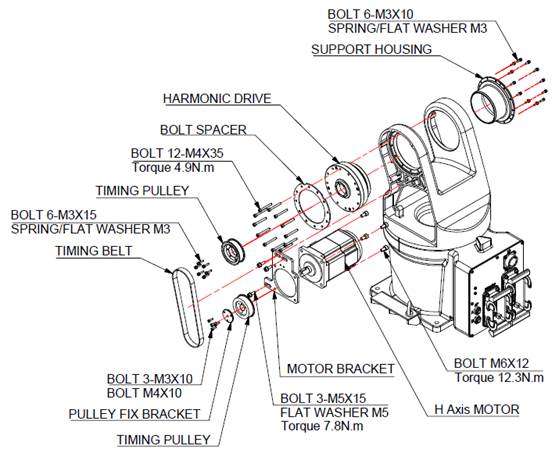

그림 6.11 H축 감속기 분해도[HH007C]
